在實際系統中，車間里分布多臺PLC，需要用上位機軟件集中控制。通常所有設備距離在幾十米到上百米不等。用戶會選擇方式是因為傳輸速度有保障，而選擇無線方案是因為不想開挖電纜溝，或者布線不方便，不但施工麻煩也會徒增成本。這里所介紹的無線方案通信距離從幾米到1公里，與布線施工的成本（材料、人工、時間）進行綜合比較的話，無線是更為經濟和實施簡便的組網通訊方案。

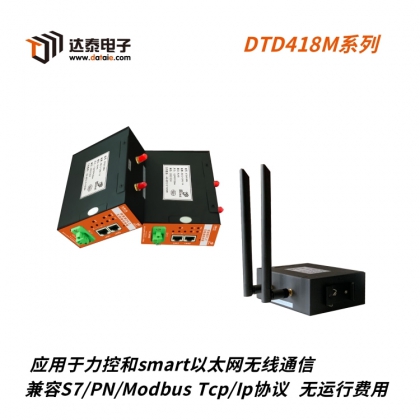

本方案以力控軟件和2臺西門子S7-200SMART為例，介紹力控與多臺 PLC的ModbusTCP/IP協議無線通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。

一、方案概述

無線網絡圖 ▼



二、測試設備與參數

● 西門子PLC型號：S7-200Smart × 2臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
● 通訊接口：RJ45接口
● 通訊協議：ModbusTCP/IP協議
達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。



◆ 可以直接代替有線線，實現無線組網；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、上位機與DTD418MB接線：

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。



把該例程拷貝到力控軟件工程目錄下。
如下圖目錄所示路徑，搜索項目，啟動開發

2.組態測試界面

3.IO設備組態

分別為兩臺200SMART進行變量組態



六、PLC參數設置

七、測試方法
