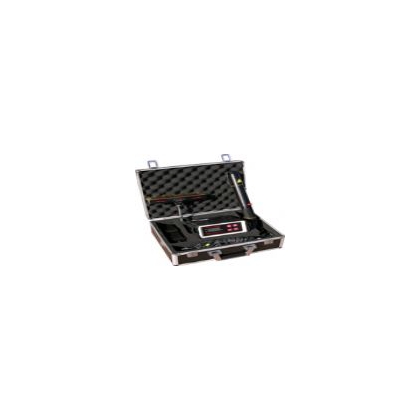

保定MD-Ⅲ電火花檢測儀埋地管道外防腐層檢漏儀

 檢測原理及方法

   采用探測走向和埋土深度的原理及方法：向地下管道發送特定的高頻調制信號通過探測地下管道的磁場來確定地下管道的所在地、走向和深度。

檢測原理及方法：

向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面返回，在破損正上方返回信號強，根據這一原理找出管道防腐層的破損點。該儀器符合國家標準GB7993 。

 詳細參數詳細介紹：

該儀器能在不挖開覆土的情況下，方便而準確地查出地下金屬管道的所在地、走向、深度、絕緣防腐層破損點的大小等功能。

用途：

對新鋪設的管道進行竣工驗收；

根據安全規程對管道進行定期檢測，確定陰極保護效果；

對主客線上的分支進行所在地確定；

對施工區段開挖破土前進行地下管線分布檢查，防止施工時損壞地下油、氣、水、電等管線。

特點

采用全新數字濾波技術，可設定漏點的范圍；

具有多種探測方式，并可自動轉換。發射機電池電壓不足及自動關機前， 向接收機發出提示信號，關機時數值自動保存。

能夠自動測出管道的對地電阻，輸出信號調制高頻提示信號 。發射機輸出功率可隨著檢測距離增加自動調節，檢測完畢發射機自動關機。

主要技術指標

1、測量范圍：A型：0.03-3.50mm
                    B型：3.50-10.0mm

             C型：0.03-10.0mm
2、輸出高壓：A型：0.50-15.0KV
                    B型：15.0-35.0KV

             C型：0.50-35.0KV
3、交流供電電壓：220V±5
4、機內直流電源：ⅢA型：6V;ⅢB型：8.4V
5、直流功耗：＜5W
6、提示延時：1-2秒
7、主機體積：228×85×180mm
8、主機重量：2.5Kg（包括電池:鋰電池）
其它配件

 主機  充電器  探刷  接地棒  長、短接地線 連接磁鐵 手套 高品質鋁合金包裝箱

  相關 防腐層厚度測量儀器 產品型號介紹：

1.LY2100(油漆、鍍鋅層測厚儀）；

2.LY3100多功能測厚儀；

3.LY3100-F10---大量程（10mm）測厚儀（防腐層 防火層，防護層）；

4.LY3100-F400高精度（鍍鉻）測厚儀（或者N400）；

5.LY3100-F05小面積、小凹槽內涂層測厚儀(或者N05)；

6.LY3100-F1/90管內壁涂層測厚儀；

7.LY3100-F3高溫（300℃）涂鍍層測厚儀(或者普通F3、 N3探頭)；

8.LY5100磁性渦流雙功能測厚儀；

9.LY2200一體式鐵基測厚儀；

10.LY2300一體式鋁基測厚儀；

11.LY2600一體式雙功能測厚儀；

12   新款ly501一體式鐵基測厚儀 ；

13 新款 ly502一體式鋁基測厚儀；

14   新款ly503 雙功能測厚儀；

15   新款 ly504---大量程（3mm）一體式測厚儀；

測厚儀探頭F1 ，F3 , F400 , F05 , F1/90 , F10 ,高溫F3 ,N1,N3，N400，N05   ,NF一體型   。





公司其它產品：涂鍍層測厚儀、超聲波測厚儀、硬度計、超聲波探傷儀、測距儀、粗糙度儀、光澤度儀、色差儀等等
