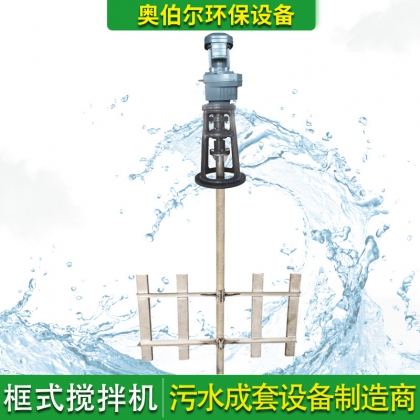

框式攪拌機

框式攪拌機可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大?？蚴綌嚢杵髋c釜壁間隙較小，有利于傳熱過程的進行，常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

工作原理和結構特征

框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r/min。框式攪拌器與釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應釜壁上帶下來；慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。

框式攪拌器與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。

攪拌軸與橫檔、豎條之間采用裝配或者焊接連接起來，當攪拌軸被減速電機驅動旋轉時，帶動物料實現不同高度上的水平環向流動，橫檔、豎條對物料形成有效分割，達到強制攪拌分散的工藝效果。

應用領域

框式攪拌器一般使用于粥狀物料的攪拌，攪拌轉數以60-130r/min為宜，適用的最高黏度為200～300Pa·s。
