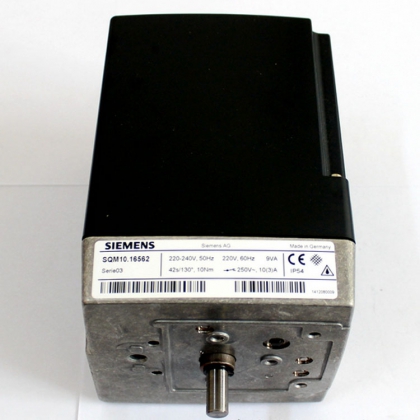

西門子伺服電機SQM10.16562
上海泉軒機電 186 、1656、7658
SQM…電動執行機構，即伺服電機，用于中大型燃油或燃?xì)馊紵鞯娘L(fēng)門擋板或空/燃比控制。凸輪控制，齒輪離合。內部及外部位置指示，設置有便于調整的終端及輔助開關。
SQM1 扭矩10Nm，SQM2 扭矩20Nm。SQM1 行程時間14 100s，SQM2 行程時間29 66s。
結構特點
執行器外殼，上海泉軒機電耐壓和抗熱塑料殼體組成。 顏色: 黑灰色。
齒輪軸的外殼是由鋁壓鑄制成，預留了 4 個穿線孔，可用于 Pg11 密封套線的穿入。
執行器帶自鎖的同步電機。
凸輪觸點地調整
使用可調整的凸輪。
凸輪邊上的刻度指示凸輪觸點的角度。
凸輪可以手動調節或是使用附帶地扳手或類似的工具完成。
其他
內置的：在齒輪傳動機構的一端開頭標記。
電器聯接：螺絲端子。
傳動齒輪：傳動齒輪帶自潤滑并且無需維護。
驅動軸：與傳動機構的前端順利吻合。
固定和安裝：傳動機構的前端作為安裝的表面，通過 3 個 M5 的螺紋孔固定。
