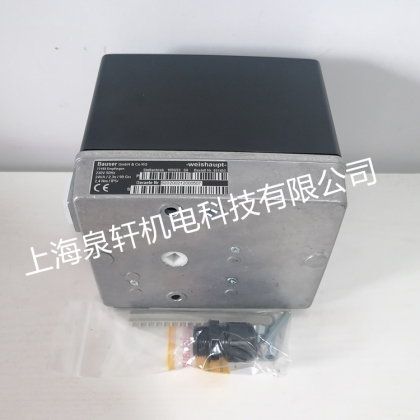

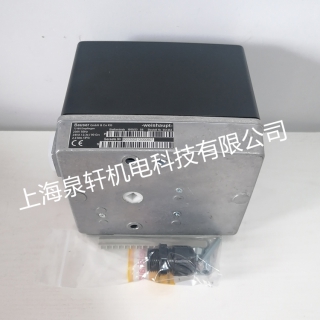

威索伺服馬達1055/23 1055/80
上海泉軒機電 186 、1656、7658
上海泉軒機電186 1656 7658
用于威索雙段火控制的燃油或燃?xì)馊紵鳌?br />
230V電源，50Hz/60Hz。
轉角90度時間：1055/23為2.3秒；1055/80為8秒。
負載轉矩：1055/23為2.4Nm；1055/80為3.4Nm。
1055型伺服裝置的功能：
帶有 LAL2...型程控器的燃燒器開關
工作程序：
1. 當端子 4 和5 之間的鍋爐調節器閉合后，程控器的端子 6 上得電。
2. 燃燒器馬達啟動。程控器 LAL2...端子 11 上的電壓通過“閉合的”開關 IV加到 LAL 的端子8 上。
3. 短暫延時后，風門擋板在端子 9 的電壓下打開到滿負荷開關 III 的開關點，并給燃燒器程控器端子 8 一個返回聯鎖信號。
4. 預吹掃后，端子 9 通電。通過使端子 10 通電，伺服馬達將風門擋板關小到“部分負荷”輔助開關 II 開關點。
5. 火焰形成后，LAL 控制裝置的端子 19通電，控制兩級火力或中間負荷。
6. 伺服馬達在端子電壓下通過開關 S4，中間負荷調節器和限位開關 III 打開風門擋板（見燃燒器接線圖）。
7. 中間負荷電磁閥由輔助開關 I 接通。
8. 根據中間負荷調節器的設定，伺服馬達在輔助開關 V 的開關點關閉或風門進一步打開。
9. 在滿負荷調節器要求熱量時，伺服馬達在端子20的電壓下通過開關將 S2將風門擋板打開到限位開關 III 的開關點。
10. 當輔助開關 VI超限運行時，滿負荷電磁閥接通。
11. 在燃燒器停機后，LAL 程控器端子 11 上的電壓將風門擋板關小，直到限制開關 IV 切斷伺服馬達電源。
1055型伺服裝置中限制開關和輔助開關的設定：
風門擋板的位置由指針在 0 ° ~90 ° 的刻度上指示出來。
凸輪開關間有設定刻度盤。凸輪開關上的調整鈕通過這個刻度盤上的小指針指示，并給出與風門擋板位置有
關的相應開關的開關點。
