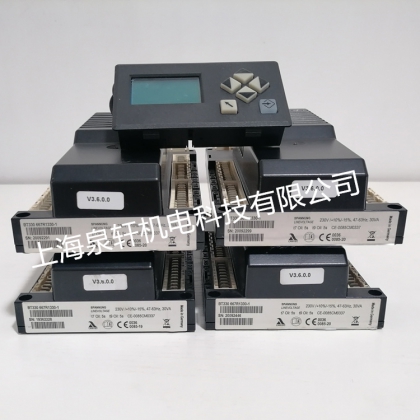

LAMTEC藍姆泰克BT330燃燒控制器
上海泉軒機電 186 、1656、7658
上海泉軒機電 186 1656 7658
藍姆泰克BT330，結合電子空燃比控制系統的特點，可連接多至3個執行器元件，通過拓展模塊可對風機實現模擬量信號的變頻調節。同時集成了密封性檢測、火焰檢測和負荷控制器，
此外還可以通過拓展模塊加入CO/O2控制功能和強排風式燃油/燃?xì)馊紵龣C(jī)的優化功能。

說明：
（1） SIC=安全聯鎖；
（2） 230 VAC 47-63Hz 外界保險絲保護（10A緩熔型）；
（3） X22端口的電源輸出的功能是給外部設備供電；
（4） 使用BT340+DFM300的雙燃料燃燒機的燃料選擇，詳情請看雙燃料模塊DFM300的介紹。
（5） X10端口由CPI/POC連接替代，參見可供選擇的燃料管路連接。
（6） 電纜長度總結：
① X01-006+X08: 10m
② X07+X09: 20m
③ X10: 20m
④ X20-X23：無限制
⑤ X24: 20m
⑥ X25-X26: 10m
667R1330-1

提示：
當只運行燃油燃燒模式時，“低燃油壓力”的功能與端子X05相連。
當運行燃油/燃?xì)馊紵Ｊ綍r（BT340+DFM300）,“最低燃?xì)鈮毫?rdquo;的功能與端子X05相連。
▲在燃油/燃?xì)饽Ｊ较?，?ldquo;最低燃油壓力”的壓力監測串聯進行燃油安全聯鎖。
警告：
電纜長為20m，在同一根電纜里只允許傳輸3個信號，否則會造成嚴重的故障。
▲安全聯鎖（SIC）通常為關閉狀態。
