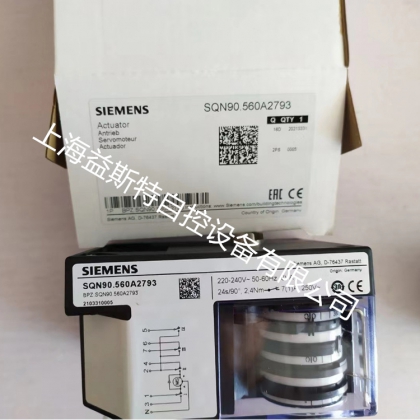

SIEMENS西門子伺服馬達SQN90.560A2793
上海益斯特 130 6167 0309

SQN90電動執行機構，即伺服電機，用于中小型燃油或燃氣燃燒器的風門擋板或空/燃比控制。凸輪控制，齒輪離合。內部及外部位置指示，設置有便于調整的終端及輔助開關。主要用于配合燃燒器控制器的電子式空氣燃氣比例控制。該執行器有單線型、雙線型，調節控制根據燃燒器的使用類型選擇適當?shù)娜紵骺刂破鳌?br /> 電動執行器的扭矩0.8-2.4Nm。運行時間由4-12秒。設置有限位開關和輔助開關，易于調整。
使用交流電，控制電壓24-250V。內部、外部位置指示

結構特點
執行器外殼使用耐壓和抗熱塑料殼體組成。 顏色: 透明與淺色塑料。
執行器帶自鎖的同步電機。
凸輪觸點地調整
使用可調整的凸輪。
凸輪邊上的刻度指示凸輪觸點的角度。
凸輪可以手動調節或是使用附帶地專用扳手或類似的工具完成。
其他
內置的：在齒輪傳動機構的一端開頭標記。
傳動齒輪：傳動齒輪帶自潤滑并且無需維護。
驅動軸：與傳動機構的前端順利吻合。
固定和安裝：通過2個M5的螺紋孔固定。
使用說明：
凸輪 St2 : 90°
限制旋轉的大角度。當燃燒器運行在最大出力
時，燃氣蝶閥須全開： 90° 。
凸輪 St0 : 0°
限制旋轉的上海益斯特 小角度。當燃燒器停止運行時，燃
氣蝶閥和空氣檔板須全關： 0°。
凸輪 St1 : 15°
調節點火位置和燃燒器一級火運行。
凸輪 MV : 85°
備用。
