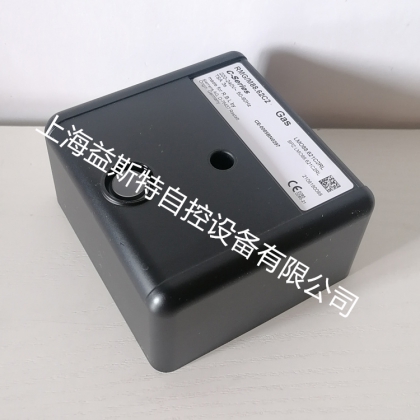

RMG88.62C2 RMG88.62A2用于燃?xì)馊紵鳎壤{(diào)節燃燒器的控制。
基于微處理控制器的原理設計。可用于一段或多段火控制，強制通風、間歇運行，用于燃?xì)馊紵鞯谋O(jiān)控。
強制通風燃?xì)馊紵鞣螮N298標準。
| 類型 | 電壓 | TW max |
TSA max |
T1 min |
T3N min |
T4 min |
T10 min |
T11 min |
T12 min |
運行時火焰 消失的反應 |
| RMG88.62A1 | 110V | 2s | 3s | 25s | 2s | 10s | 10s | .. | 15s | 鎖定 |
| RMG88.62A2 | 220V | 2s | 3s | 25s | 2s | 10s | 10s | .. | 30s | 鎖定 |
| RMG/M88.62A2 | 220V | 2s | 3s | 20s | 2s | 10s | 10s | 35s | 30s | 鎖定 |
| 類型 | 電壓 | TW max |
TSA max |
T1 min |
T3N min |
T4 min |
T10 min |
T11 min |
T12 min |
運行時火焰 消失的反應 |
| RMG88.62C1 | 110V | 2s | 3s | 25s | 2s | 10s | 10s | .. | 15s | 鎖定 |
| RMG88.62C2 | 220V | 2s | 3s | 25s | 2s | 10s | 10s | .. | 30s | 鎖定 |
| RMG/M88.62C2 | 220V | 2s | 3s | 20s | 2s | 10s | 10s | 35s | 30s | 鎖定 |
| 工作順序 | 色碼 | 顏色 |
| TW等等待狀態 | ○○○○○○○○○○○ | 滅 |
| 燃油：燃油預熱器工作 燃?xì)猓捍祾?/td> | ●………………………… | 黃色 |
| 點火階段，點火控制 | ●○●○●○●○●○● | 黃色-滅 |
| 運行，火焰正常 | □………………………… | 綠色 |
| 運行，火焰較少 （當火檢探頭電流降低到安全運行值以下時） |
□○□○□○□○□○□○ | 綠色-滅 |
| 低電壓 | ●▲●▲●▲●▲●▲● | 黃-紅 |
| 故障，報警 | ▲………………………… | 紅 |
| 虛假火焰 | ▲□▲□▲□▲□▲□▲ | 紅-綠 |
| 錯誤代碼輸出 | ▲▲○▲▲○▲▲○ | 紅-滅 |
●黃色
▲紅色
○滅
□綠色
|
|
|
|
|
|
|
|
