產品介紹：

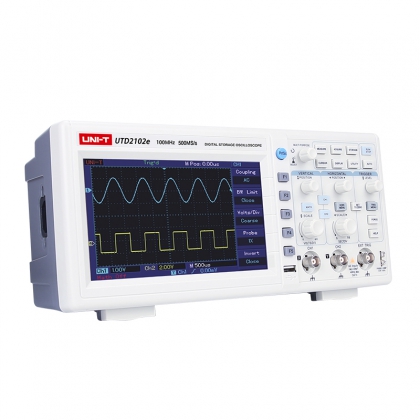

UTD2102e數字存儲示波器向用戶提供簡單而功能明晰的前面板，以進行所有的基本操作。各通道的標度和位置旋鈕提供了直觀的操作，符合傳統儀器的使用習慣，用戶不必花大量的時間去學習和熟悉數字存儲示波器的操作，即可熟練使用。為提高使用效率，便于測量，用戶可直接執行 AUTO功能，儀器則顯現適合的波形和檔位設置。
除易于使用之外，UTD2102e數字存儲示波器還具有更快完成測量任務所需要的高性能指標和強大功能。通過高速的實時采樣和等效采樣，可在UTD2102e數字存儲示波器上觀察更快的信號。強大的觸發和分析能力使其易于捕獲和分析波形，清晰的液晶顯示和數學運算功能，便于用戶更快更清晰地觀察和分析信號問題。
產品特點
雙模擬通道，高清彩色液晶顯示系統，
400×240分辨率
支持即插即用USB存儲設備，并可通過USB存儲設備與計算機通信
自動波形、狀態設置
波形、設置和位圖存儲以及波形和設置再現
精細的視窗擴展功能，精確分析波形細節與概貌
自動測量28種波形參數
自動光標跟蹤測量功能
獨特的波形錄制和回放功能
內嵌FFT及多種波形數學運算功能(包括：加，減，乘，除)
邊沿、脈寬、交替觸發等功能
多國語言可選，中英文幫助信息顯示
|
型號 |
UTD2102e |
|
|
通道 |
2 |
|
|
帶寬 |
100MHz |
|
|
大采樣率 |
500Ms/s |
|
|
上升時間 |
≤3.5ns |
|
|
存儲深度 |
單通道為25k；雙通道為12.5k |
|
|
波形捕獲率 |
≥2000wfms/s |
|
|
垂直靈敏度 |
1mV/div ~ 20V/div |
|
|
時基范圍(s/div) |
5ns/div~50s/div |
|
|
存儲方式 |
設置、波形、位圖 |
|
|
觸發 |
||
|
觸發頻率計 |
6位觸發頻率計 |
|
|
觸發類型 |
邊沿、脈寬、交替 |
|
|
觸發電平范圍 |
內部 |
距屏幕中心±5div |
|
EXT |
±3V |
|
|
釋抑范圍 |
80ns~1.5s |
|
|
邊沿觸發 |
||
|
邊沿類型 |
上升、下降、上升&下降 |
|
|
脈寬觸發 |
||
|
觸發模式 |
正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于) |
|
|
脈沖寬度范圍 |
20ns~10s |
|
|
交替觸發 |
||
|
CH1觸發 |
邊沿、脈寬 |
|
|
CH2觸發 |
邊沿、脈寬 |
|
|
測量 |
||
|
光標 |
手動模式 |
光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) |
|
追蹤模式 |
波形點的電壓值和時間值 |
|
|
自動測量模式 |
允許在自動測量時顯示光標 |
|
|
自動測量 |
峰峰值、幅值、大值、小值、頂端值、底端值、中間值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲、相位 |
|
|
數學操作 |
加、減、乘、除 |
|
|
存儲波形 |
20組波形、20種設置 |
|
|
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
|
采樣點 |
1024 points |
|
|
李莎如圖形 |
帶寬 |
100MHz |
|
相位差 |
±3 degrees |
|
|
其它 |
||
|
接口功能 |
標配：USB OTG |
|
|
一般參數 |
||
|
電源 |
100V～240VACRMS，50/60Hz，CAT II |
|
|
LCD尺寸 |
7寸 LCD WVGA |
|
|
機身顏色 |
象牙白+灰色 |
|
|
機身重量 |
不含包裝：2.5kg 含包裝：3.5kg |
|
|
機身尺寸(W×H×D) |
306mm(寬)×147mm(高)×122(深)mm |
|
|
標準包裝 |
紙箱 |
|
|
標準配件 |
探頭×2(1:1,10:1可切換)、國標電源線、USB數據線、軟件光盤、產品保用證 |
|
|
標準包裝數量 |
2臺 |
|
|
標準包裝尺寸（L×W×H） |
450 mm×420mm×280mm |
|
|
標準包裝重量 |
8.3kg |
|
|
|
|
|
|
|
|
|
