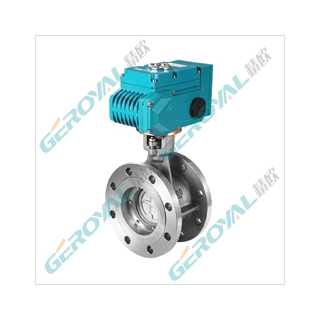

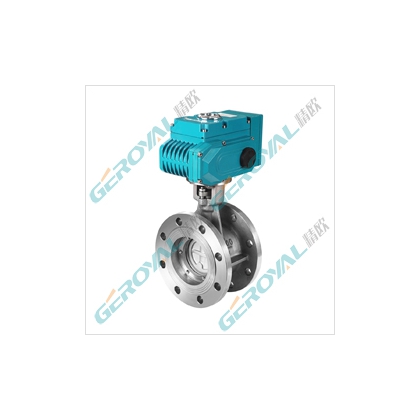

電動調節蝶閥 產品概述
GEROYAL公司生產的DRHT電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有法蘭式和對夾式。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時電動調節蝶閥具有良好的流體控制特性。是工業自動化控制領域中的重要執行單元。電動調節蝶閥是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4～20mA信號來完成調節動作。電動調節蝶閥主要適用于各種工業自動化生產的管道流量、壓力、溫度的控制。
電動調節蝶閥廣泛應用于鋼鐵、石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體，煤氣輸送管道中介質的調節。
電動調節蝶閥 技術參數及性能指標
| 公稱通徑DN(mm) |
50～1200 |
| 公稱壓力 |
PN0.6、1.6、2.5MPa |
| 連接形式 |
法蘭式、對夾式 |
| 閥板形式 |
垂直板式 |
| 流量特性 |
近似快開型 |
| 動作范圍 |
0～90° |
| 泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
| 基本誤差 |
±2.5% |
| 回差 |
±2.5% |
| 死區 |
1% (可調) |
| 可調范圍 |
50:1 |
| 配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
| 控制方式 |
智能調節(4～20mA模擬量信號控制) |
電動調節蝶閥 執行器技術參數
| 執行器類別 |
引進型JO系列執行器參數 |
引進型3610R系列執行器參數 |
引進型HQ系列執行器參數 |
| 電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
| 輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
| 動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
| 動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
| 保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
| 環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
| 手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
| 機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
| 防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
| 防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
| 驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
| 進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
| 殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 |
干粉，環氧聚酯，具有較強防腐功能 |
| 采用優質的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 |
電動調節蝶閥 零件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 |
聚四氟乙烯、柔性石墨 |
電動調節蝶閥 性能規范
| 公稱通徑DN(mm) |
DN50～1200 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
| 低壓氣密試驗 |
0.5～0.7 |
| 適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
電動調節蝶閥 設計標準
| 設計標準 |
GB/T2238-1989 |
| 法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 |
GB/T12221-1989 |
| 壓力試驗 |
GB/T13927-2000；JB/T9092-1999 |
電動調節蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
