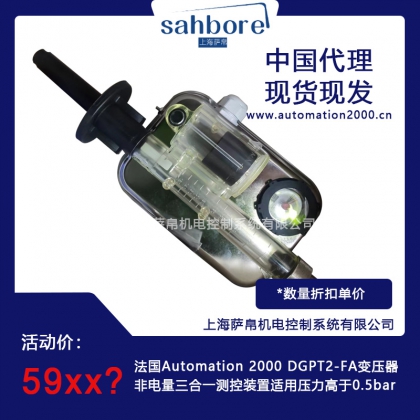

產品概述

• 品牌：Automation 2000
• 型號：DGPT2-FA
• 產地：法國
• 用途：用于油浸式配電變壓器的氣體監測和保護
• 特點：集成了氣體監測、油位監測和溫度監測等多種功能。

主要功能

• 氣體監測：檢測變壓器內部因故障產生的氣體。
• 油位監測：監測油枕中的油位變化。
• 溫度監測：監控變壓器油或其他冷卻介質的溫度，確保運行安全。

技術規格

• 監測觸點：
  • 氣體放電或介電水平下降（1個觸點）
  • 內部壓力（1個觸點）
  • 介電溫度（2個觸點）
• 電源相數：單相
• 頻率特性：低頻
• 額定電壓：380V
• 額定頻率：50Hz
• 油枕連接：支持與變壓器油枕連接，監測油位變化。

設計特點

• 非電量保護：特別設計用于油浸式配電變壓器的非電量保護。
• 靈活性：可以安裝法蘭AC101和4個固定鉤AC1等附件來適應不同的安裝需求。
• 同步壓力觸點：某些型號包含2個同步壓力觸點，用于監測壓力變化。
• 彈出釋放閥：DGPT2-SO型號包含彈出式釋放閥，用于在壓力過高時釋放壓力。
• 油枕連接：支持與變壓器油枕連接，以便監測油位變化。

安裝與連接

• 安裝方式：可以安裝在變壓器頂部或側面，根據實際情況選擇適當?shù)陌惭b位置。
• 連接方式：通過電纜連接至變壓器的控制面板或監控系統。
• 油枕連接：通過專用接口與變壓器油枕連接，以監測油位變化。
•
