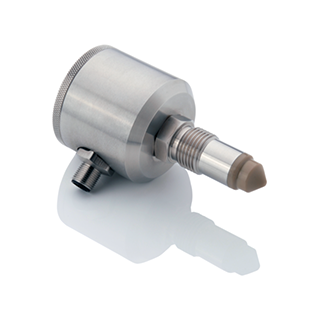

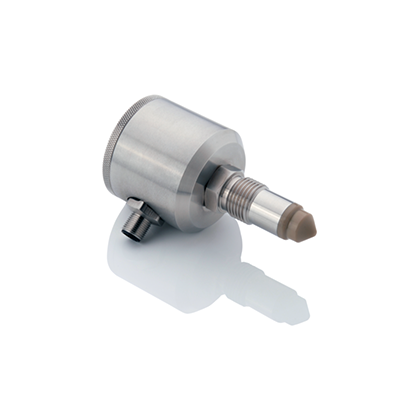

ANDERSON-NEGELE NCS-11系列電容式液位開關

用于糖漿、水果濃縮液、酒精和油等介電常數εr (Dk) ≥ 2，低含水量或不含水介質的液位檢測

電容式測量原理
• 不受電導率影響
• 極短的響應時間（<1s）
• 預留電纜密封套位置
• 輸出可反向（滿/空有效）
• 加熱電路可避免產生冷凝物
• 不受泡沫和粘性介質影響
• 傳感器狀態(tài)模擬

重量 約500 g
工作壓力 最大10 bar
防護等級 IP69K（帶M12電氣連接插頭）
電氣連接 電纜密封套
電纜接頭
M16 x 1,5 (PG)
M12插頭1.4305（303）
電源 16...32 V DC（如圖）
輸出 PNP（有效電流50mA，短路保護）
可選 NPN（有效電流50mA，短路保護）
開關功能 可通過電源極性
進行調整
高位動作（傳感器浸沒：“高”）
低位動作（傳感器未浸沒：“低”）
狀態(tài)指示 LED指示燈
發(fā)射功率 測量信號 < 1 mW
測量范圍 NCS-x1 Dk ≥ 20
NCS-02 Dk ≥ 5
NCS-12 Dk ≥ 2
開關精度 NCS-x1 閾值逐級可調 Dk= 20 ... Dk = 70
閾值逐級可調 Dk= 5 ... Dk = 20
閾值逐級可調 Dk= 2 ... Dk = 20
閾值可通過外部開關切換到Dk=50（固定值）
NCS-02
NCS-12
NCS-02, NCS-12
