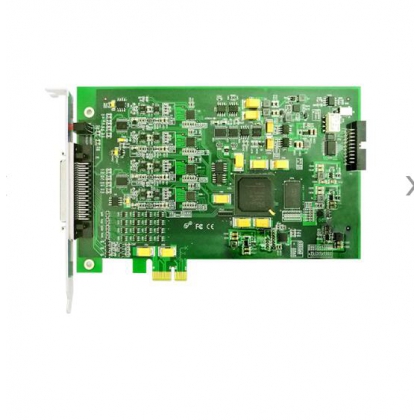

PCIe9759B、9759C H用戶使用手冊（V6.00.02）.pdf|
AD模擬量輸入 |
ADC分辨率 |
16位(Bit) |
|
輸入通道 |
4通道同步，單端或差分 |
|
|
輸入量程 |
±5V、±2.5V、±1.25V、±625mV |
|
|
采樣率 |
每通道10MS/s同步采樣 |
|
|
存儲器深度 |
128M字（點）SDRAM存儲器 |
|
|
校準方式 |
軟件自動校準 |
|
|
耦合方式 |
直流耦合 |
|
|
觸發源 |
軟件觸發、模擬觸發、數字觸發、同步觸發（TRIG觸發） |
|
|
輸入阻抗 |
10MΩ |
|
|
時鐘源 |
內時鐘、外時鐘、主卡同步10M（用于多卡同步） |
|
|
DIO數字量 輸入輸出 |
通道數 |
16路 |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
輸入范圍 |
0V～5V |
|
|
單通道驅動能力高達 |
25mA @ 4.5V |
|
|
過壓保護 |
-5V~5V |
|
|
|
|
|
|
|
|
