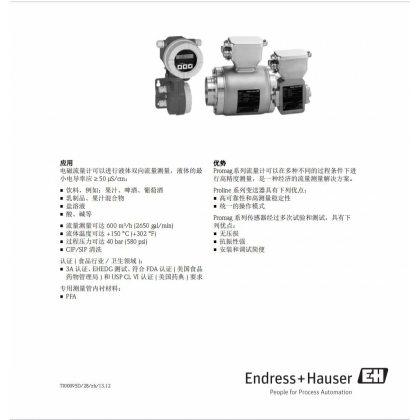

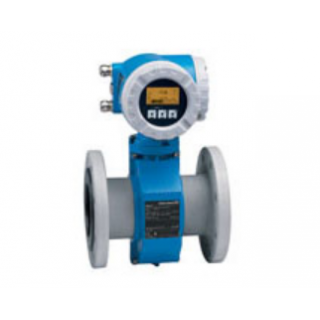

應用
電磁流量計可以進行液體雙向流量測量，液體的最
小電導率應 ≥ 50 μS/cm：
• 飲料，例如：果汁、啤酒、葡萄酒
• 乳制品、果汁混合物
• 鹽溶液
• 酸、堿等
• 流量測量可達 600 m³/h (2650 gal/min)
• 流體溫度可達 +150 °C (+302 °F)
• 過程壓力可達 40 bar (580 psi)
• CIP/SIP 清洗
認證 ( 食品行業 / 衛生領域 )：
• 3A 認證、EHEDG 測試、符合 FDA 認證 ( 美國食品
藥物管理局 ) 和 USP Cl. VI 認證 ( 美國藥典 ) 要求
專用測量管內襯材料：
• PFA
優勢
Promag系列流量計可以在多種不同的過程條件下進
行高精度測量，是一種經濟的流量測量解決方案。
Proline 系列變送器具有下列優點：
• 高可靠性和高測量穩定性
• 統一的操作模式
Promag 系列傳感器經過多次試驗和測試，具有下
列優點：
• 無壓損
• 抗振性強
• 安裝和調試簡便
根據法拉第電磁感應定律，導體在磁場中運動時，會產生感應電壓。
在電磁測量原理中，流動的介質相當于運動的導體。
感應電壓與介質流速成比例關系。兩個測量電極檢測感應電壓，并將其傳輸至信號放大器?；?/div>
管道橫截面積，計算出介質的體積流量。極性交替變換的開關直流電產生直流 (DC) 磁場。
A0003191
Ue = B · L · v
Q = A · v
Ue 感應電壓
B 磁感應強度 ( 磁場強度 )
L 電極間距
v 流速
Q 體積流量
A 管道橫截面積
I 電流強度
測量系統 測量系統包括一臺變送器和一個傳感器。
兩種結構類型供用戶選擇：
• 一體式結構：變送器和傳感器組成一個整體機械單元
• 分體式結構：變送器和傳感器均為單獨的機械單元，需分體安裝
變送器：
• Promag 10 ( 按鍵操作，兩行背光顯示 )
傳感器：
• Promag H (DN 2...150 (1/12...6"))
Ue
I
I
B
L
V
Proline Promag 10H
4 Endress+Hauser
輸入
測量變量 流速 ( 與感應電壓成比例 )
測量范圍 液體測量時的測量范圍
滿足指定測量精度時，典型值為 v = 0.01...10 m/s (0.03...33 ft/s)
量程比 大于 1000 : 1
流量特征參數 ( 公制 (SI) 單位 )
標稱口徑 推薦流速 工廠設置
[mm] [inch]
最小 / 最大滿量程值
(v ~ 0.3 或 10 m/s)
滿量程值、電流輸出
(v ~ 2.5 m/s)
脈沖當量
(~ 2 個脈沖 / s)
小流量切除
(v ~ 0.04 m/s)
2 1/12" 0.06...1.8 dm3/min 0.5 dm3/min 0.005 dm3 0.01 dm3/min
4 1/8" 0.25...7 dm3
/min 2 dm3
/min 0.025 dm3 0.05 dm3
/min
8 3/8" 1...30 dm3
/min 8 dm3/min 0.1 dm3 0.1 dm3
/min
15 ½" 4...100 dm3
/min 25 dm3/min 0.2 dm3 0.5 dm3
/min
25 1" 9...300 dm3
/min 75 dm3/min 0.5 dm3 1 dm3
/min
40 1½" 25...700 dm3
/min 200 dm3/min 1.5 dm3 3 dm3
/min
50 2" 35...1100 dm3
/min 300 dm3/min 2.5 dm3 5 dm3
/min
65 – 60...2000 dm3/min 500 dm3/min 5 dm3 8 dm3/min
80 3" 90...3000 dm3
/min 750 dm3/min 5 dm3 12 dm3
/min
100 4" 145...4700 dm3
/min 1200 dm3/min 10 dm3 20 dm3
/min
125 5" 220...7500 dm3/min 1850 dm3/min 15 dm3 30 dm3/min
150 6" 20...600 m3/h 150 m3
/h 0.03 m3 2.5 m3/h
流量特征參數 ( 英制 (US) 單位 )
標稱口徑 推薦流速 工廠設置
[inch] [mm]
最小 / 最大滿量程值
(v ~ 0.3 或 10 m/s)
滿量程值、電流輸出
(v ~ 2.5 m/s)
脈沖當量
(~ 2 個脈沖 / s)
小流量切除
(v ~ 0.04 m/s)
1/12" 2 0.015...0.5 gal/min 0.1 gal/min 0.001 gal 0.002 gal/min
1/8" 4 0.07...2 gal/min 0.5 gal/min 0.005 gal 0.008 gal/min
3/8" 8 0.25...8 gal/min 2 gal/min 0.02 gal 0.025 gal/min
½" 15 1.0...27 gal/min 6 gal/min 0.05 gal 0.10 gal/min
1" 25 2.5...80 gal/min 18 gal/min 0.2 gal 0.25 gal/min
1½" 40 7...190 gal/min 50 gal/min 0.5 gal 0.75 gal/min
2" 50 10...300 gal/min 75 gal/min 0.5 gal 1.25 gal/min
3" 80 24...800 gal/min 200 gal/min 2 gal 2.5 gal/min
4" 100 40...1250 gal/min 300 gal/min 2 gal 4 gal/min
5" 125 60...1950 gal/min 450 gal/min 5 gal 7 gal/min
6" 150 90...2650 gal/min 600 gal/min 5 gal 12 gal/min
