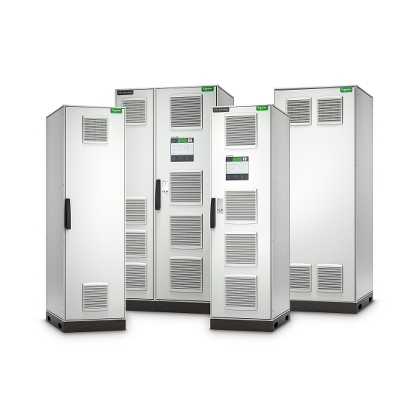

電力UPS系統一般由UPS主機、旁路穩壓柜、輸出饋線柜等三部分組成（小功率時也可三合一）。
1、電力UPS主機柜：輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、旁路開關、逆止二極管；
2、旁路隔離穩壓柜：旁路隔離變壓器、旁路穩壓器、手動/旁路維修開關；
3、饋線配電柜：回路分配單元、監測儀表、控制開關及信號指示等；
應用：
•數據處理系統• 過程控制計算機• 航空安全系統• 信令告警系統• 電信系統• 電廠和電站
設計：
由于整流和逆變均采用了IGBT晶體管的最新技術，新型ENERTRonIC I系列在提供電源的最高度可靠性的同時又保證了系統的經濟性。
UPS的輸入功率因數≥0.99，輸入總諧波失真<5%。
電力工業系列UPS的逆變器設計非常出色，即使在百分之百負載變動時的動態輸出電壓偏移值也非常小。16位微處理器和最新功率電子技術的組合運用保證了所有整流、逆變和靜態電子旁路的控制和監測具有高度的可靠性。靜態電子旁路和手動旁路開關集成在設備內。
機柜正前方配備了塑膜鍵盤，上有六個按鍵、四個三色和兩個單色發光二極管以及系統模擬運行圖。
功能：
UPS電源為系統負荷提供了電壓、頻率的品質有明顯改善的不間斷的電源。
在正常運行中，負載由輸入變壓器、整流器、逆變器和輸出變壓器供應電源。
此系列設計滿足UPS最高級別 VFI SS 111，符合EN 62040-2。
整流器：
三相市電通過自藕或隔離變壓器、整流器轉化成可調的穩定的直流電壓，為逆變器提供直流電源的同時，給電池提供充電和浮充電電源，確保電池處于最佳的工作狀態；整流器采用目前最先進的IGBT技術，配有輸入功率因數校正電路（功率因數=1），致使設備對電網的干擾和污染幾乎接近于零，降低系統投資和運行后的運營成本。
整流器給逆變器提供滿載電源的同時，整流器可以在12個小時內將已放電的電池回充到電池容量的95%。
整流器配置了軟件控制的軟啟動功能，在市電故障后可緩慢升壓重新啟動，對電網不造成任何的沖擊。
并聯系統的重啟是輪流進行的，以確保所有UPS不會同時啟動。
整流器具備IU特性，符合電池廠商要求，并有可選件電池溫度補償，可最大限度的延長電池使用壽命。
逆變器：
逆變器功率器件將直流電壓轉換成幅值和頻率穩定的單相或三相正弦交流電壓。輸出的標準正弦波電壓在市電擾動或故障時不受影響。
逆變器采用IGBT脈寬調制技術，在部分負載時也能保證較高效率，同時在非線性負載時保證低諧波失真。
一旦市電擾動或故障，連接于直流輸入端的電池自動無中斷地為負載供電。電池放電時系統會得到告警信號。若電池放電電壓低于電池允許的最低放電電壓值時，系統會自動關機并在達到放電電壓前立即給出告警信號。
若逆變器的輸出超出預設的偏差范圍，則將負載自動切換至旁路市電或其它冗余系統。
靜態旁路：
靜態電子旁路是實現逆變器輸出和旁路市電切換的裝置，當UPS的輸出故障或負載異常時，逆變器的輸出自動無中斷的切換到旁路市電。切換也可以是手動完成。微處理器可以監測并防止系統的誤操作及旁路系統誤切換。
無論手動或自動的無中斷切換只有在逆變器的電壓、頻率和相位與旁路市電同步時才可進行。市電頻率偏差在預設范圍外時會閉鎖切換功能。若逆變器故障，則切換將會有中斷。
直流輸出恢復正常并穩定運行時，旁路將自動的切換回逆變器工作，切換過程中負載供電無中斷。即便是在測試時人為切斷旁路市電也是一樣。
靜態旁路配置了一個微處理器控制的反向并聯晶閘管功率器件?？赏ㄟ^按鈕手動激活以測試切換功能。
在同步運行時負載供電無間斷地實現逆變器至市電或市電至逆變器的切換。
靜態旁路過載能力為150% 時10分鐘，500%（單相輸出）和1000%（三相輸出）時100毫秒。
在過載或短路維持一段時間后，一旦外部條件恢復正常后設備將自動切換負載至逆變器。
內部手動旁路：
每個UPS配置了具有手動操作開關的維護旁路。切換到維護旁路時，ENERTRonIC I完全與負載分離。此時負載通過手動旁路直接由市電供電。
并聯運行：
最多8臺ENERTRonIC I可并聯運行，以提供冗余或增大輸出功率。并聯的UPS分主動主機和被動主機（相對于主從并聯方式），其中一臺UPS為主動主機，當其出現故障時，被動主機中的一臺自動轉為主動主機，而不是像主從并聯方式一旦主機故障造成系統癱瘓。
當兩臺并機UPS之間有母聯開關時，當運行時母聯開關斷開，母聯開關的輔助觸點可以通知UPS使UPS從并機狀態轉為單機運行狀態。
可選件 ：
在電廠的應用中，可能需要UPS能承受較高的短路電流來確保在后級發生短路時，UPS能輸出足夠的電流使后級斷路器動作。ENERTRonIC I可選配實現4倍于額定電流的短路電流。
注：根據不同的輸出功率柜體尺寸可能會增加。
電池:
· 電壓
· 剩余后備時間
· 充/放電電流
· 剩余容量
旁路:
· 輸入電壓(三相輸出系統為每相線電壓或相電壓)
· 輸入電流(三相輸出系統為每相電流)
· 頻率事件記錄可儲存每次發生的事件（按鈕操作、開關動作和故障）并附日期和時間。多達1200次事件可儲存。
通過6個無源觸點指示下列信息:
· 市電運行（市電正常)
· 手動旁路激活
· 電池運行
· 電池電壓低
· 旁路運行
· 一般告警
標準配置RS232和RS485接口，采用MODBUS通信協議。同時包含0或4至20毫安的模擬輸出，可用內部值進行編程，例如輸出功率。
數字輸入:
· 緊急電源關斷 (EPO)
· 禁止電池放電
· 發電機運行
· 遠程開/關
· 禁止旁路運行
作為選件，附加的含6個繼電器的繼電器卡和帶RS232及RS485串口的通訊接口卡可加進系統，同時還有Profibus接口和網絡接口(TCP/IP)也可添加。
|
|
|
|
|
|
|
|
