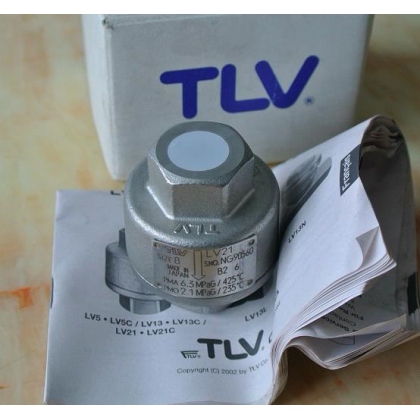

LV21不銹鋼疏水閥特點：
全不銹鋼結構的熱靜力式疏水閥、適用于冷凝水負載相對較小的設備、如伴熱管線、小型容器
及盤管換熱等。垂直安裝為佳。
1.“故障常開”特性確保蒸汽空間內無冷凝水積存。
2.結構堅固而輕巧、可承受過熱蒸汽和水錘。
3.在整個壓力范圍內以固定過冷度自動調節。
4.的空氣排放性能。
5.結構緊湊、排放量大。
6.維護、清理簡便易行。
7.不銹鋼閥座經淬火處理、經久耐用。
8.內置大流通面積的過濾網。
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
殼體試驗壓力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
設計制造 |
GB/T 22654-2008 蒸汽疏水閥 技術條件 |
||||
|
結構長度 |
GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 |
||||
|
連接法蘭 |
JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 |
||||
|
螺紋標準 |
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 |
||||
|
檢驗試驗 |
GB/T 12251-2005 蒸汽疏水閥 試驗方法 |
||||
|
公稱壓力 PN |
公稱通徑 DN |
法蘭連接結構尺寸 |
螺紋連接結構尺寸 |
參考重量 KG |
||
|
L |
H |
L |
H |
|||
|
16 ~ 25 (Class150)20 |
15 |
120 |
125 |
75 |
55 |
— |
|
20 |
120 |
125 |
75 |
55 |
— |
|
|
25 |
120 |
125 |
80 |
55 |
— |
|
本產品以其體積小、過冷度大，節能效果好、耐低溫等特點，廣泛應用于伴熱管道、小排量對溫度要求低的設備，而它作為一種熱靜力型蒸汽疏水閥，不能排放飽和溫度下的冷凝水，也不可在不允許積存冷凝水的設備上使用。
|
|
|
|
|
|
|
|
