手術機器人教學系統

人才背景

結合獵聘網提供的2018~2021年“手術治療”領域企業發布職位情況，如“應往屆”、“專業”等數據，綜合分析招聘端需求和求職端人物畫像。往屆求職者比例超過90%，明顯大于應屆求職者，側面反應出此行業求職者多為有經驗者或轉行人員。

手術機器人是一個多學科交叉的領域，跨專業培養難度極大，且現處于行業發展初期，學校對這方面的課程及相應教學設施不齊全，導致“老人”不斷跳槽，尋求更高的發展。

手術機器人醫療裝備領域短缺人才數量，基于灰色預測模型及獵聘網提供的2018~2021年崗位數，預測未來4年的需求走勢，截至2025年約有6萬人才需求，尤其需要臨床醫學、算法、控制、機械等高端研發人才。

手術機器人特點

手術機器人，具有微創操作、靈活度高、三維高清成像、濾震、學習周期短、減少輻射等優點。集成醫學、材料學、自動控制學、數字圖像處理學、生物力學、機器人學等諸多學科為一體的新型交叉科學。是最近幾年科研和投資的熱點，受到越來越多投資人和創業者的青睞。

美國、歐洲的手術機器人臨床應用已較為成熟，國內由于起步晚、周期較長等原因，目前進入臨床應用的產品還不多且市占率較低。但在政策導向+醫保加持+產品力提升+5G遠程創新術式的加持下，不少研究團隊已進入這個賽道，在骨科手術、神經外科、腫瘤消融、其它微創手術、整形外科、牙科、植發、按摩、針灸等領域進行創新，未來國產手術機器人定百花齊放，欣欣向榮。

艾目易簡介

廣州艾目易科技有限公司成立于2017年，是全球少數幾家具備高精度機器人軟件系統能力的企業，是全球領先的手術導航與機器人定位系統提供商，為企業提供手術機器人的整體解決方案、技術服務。 艾目易由廣東省醫療機器人和人工智能領域的領軍專家、廣州市“珠江科技新星”（2014）、中國科學人（2015）年度人物楊榮騫博士創辦，從創辦起就瞄準全球具備超級難度的手術機器人領域核心技術，于2019年研制出目前國內唯一的近紅外光學定位系統。 基于艾目易強大的軟件系統，目前已成功支持開發了手術導航定位儀、牙科機器人等均為全球領先、填補國內空白的高端智能設備，是上海聯影等領軍醫療裝備企業的產品、技術供應商與合作伙伴，同時開始應用于工業機器人領域，支撐國內機器人產品升級，目前已成為新松等領軍機器人企業的產品、技術供應商與合作伙伴。 艾目易自創辦以來，依托全球領先的技術和先進產品，先后獲得番禺區 “青藍計劃”創新創業大賽一等獎、廣州青年創新創業大賽生物醫藥領域最具市場潛力獎，并通過全國科技型中小企業、知識產權管理體系等相關認證。艾目易目前已獲發明專利7項，實用新型專利10項，外觀專利2項、軟件著作權3項。



教學系統的意義及原理

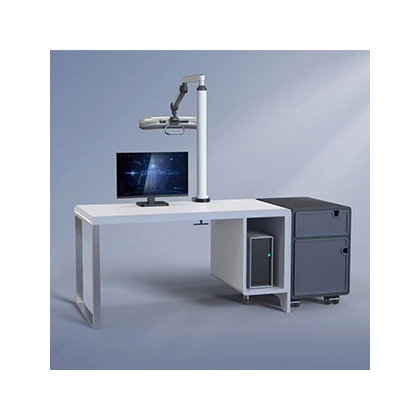

手術機器人教學系統主要由艾目易自研的光學定位系統Aimposition和教學軟件，搭配機械臂、教學配套計算機與教學臺共同組成，利用近紅外光定位術、圖像處理、空間配準、虛擬現實等核心技術，實現了三維可視化、圖像分割、空間配準、精準定位、實時導航、機械臂操控等功能。系統按照教學“由淺入深”的原則，科學設置了醫學影像處理、光學定位系統操作、機器人運動控制、機器人通信與遠程控制、機器人示教、手術導航操作、神外穿刺手術實施、膝關節截骨手術實施和混合現實操作共九個實驗，同時配套教學實驗手冊，以“理論+實操”一體化教學模式，以實驗案例驅動教學，激發學生學習興趣，加強專業技能培養，使學生系統掌握Aimposition光學定位系統、機械臂、手術機器人教學系統軟件、Hololens設備的基本操作，以及手術機器人的整體操作流程。

適用的專業及研究領域

手術導航手術機器人是集成醫學、材料學、自動控制學、數字圖像處理學、生物力學、機器人學等諸多學科為一體的新型交叉科學。那么研究其中任何環節的學科都是潛在的客戶群體。

列舉一些常見的專業：生物醫學工程、影像醫學、機械工程、控制科學、機電工程、機器人工程、智能制造、軟件控制、電子信息等。

像醫學圖像處理（超聲、CT、MR等）、智能手術機器人、智能外科輔助、機器人控制、智能導航、人體姿態估計、步態分析等。骨科機器人、牙科機器人、穿刺介入機器人、放射治療機器人、經顱磁刺激機器人、手術導航等

動作捕捉、步態分析、精密焊接、精準對接，軌道偏移。

手術機器人科研系統

手術機器人科研系統主要由艾目易公司自研的光學定位系統和手術機器人SDK，搭配機械臂共同構成，開發人員可基于手術機器人SDK進行二次開發，實現手術機器人系統的開發。

一、硬件部分

控制系統（硬件）主要包括主機、屏幕和操作臺面。其中主機包括UPS不間斷電源、隔離變壓器、濾波器、高性能工控機等。

機械臂支撐系統主要由UPS不間斷電源、隔離變壓器、濾波器、電動升降支撐與控制器、開關電源、以及機械臂控制箱等組成。

光學定位系統可選AP-LIT-100、AP-STD-200+光學定位系統臺車。

機械臂可選擇UR\大族\思靈\遨博\珞石等機械臂

耗材與定位工具主要包括剛體工具、探針工具、AAK精度驗證工具、注冊版工具及反光小球。

二、軟件部分

主要為手術機器人SDK，手術機器人SDK的開發環境為“windows+VS2017以上+QT5.12”，開發語言為C++，同時為用戶提供示例工程與API文檔,示例工程可實現從“影像導入-三維可視化-手術路徑規劃-空間注冊-機器人標定-機器人導

航”全過程。

01 影像管理模塊

該模塊提供的接口包括：文件加載、文件信息獲取、文件信息設置、文件輸出、文件關閉，能處理CT/MRI/CBCT等醫學影像DICOM數據，實現影像數據解析與加載。開發人員可以基于該模塊獲取到的影像數據，自行進行圖像分割、圖像融合等二次開發。

02 手術規劃模塊

該模塊主要包含二三維影像顯示、選點與交互的相關接口，可以實現三維可視化、二三維界面的交互以及二維面上點的選?。ㄟx取的點可以是手動選取或數據自動生成），開發人員可根據需求實現路徑規劃的二次開發。

03 手術導航模塊

該模塊提供的接口包括：定位儀控制的相關接口、標記球提取、空間注冊、工具注冊和工具信息讀取等，實現圖像空間與實際空間的配準、手術工具末端信息獲取以及導航功能。

04 機械臂控制模塊

當前支持UR\大族\思靈\遨博\珞石等機械臂，該模塊提供的接口包括：機械臂控制、機械臂標定、機械臂導航、定位儀與機械臂的坐標轉換、以及VTK三維坐標與定位儀坐標轉換，實現機械臂導航功能。

三、艾目易科技介紹

艾目易科技有限公司成立于2017年，是一家集研發、生產、銷售為一體的高科技公司，公司定位于智能手術一體化解決方案提供商，長期專注于光學定位系統與手術機器人的研發與應用，致力于為手術機器人廠商、醫院和科研院所提供個體化與定制化的智能手術產品和服務。 艾目易于2019年成功研制出國內唯一的

近紅外光學定位系統，目前已廣泛應用于手術導航、手術機器人及其他以“精準定位”為主導的醫療場景。公司已完成“AI+手術機器人”的智能化手術產品線布局，打造了覆蓋手術全流程的閉環產品矩陣，包含光學定位系統、手術機器人、光學定位耗材、配套定位工具等系列產品，逐步形成覆蓋骨科、神經外科、牙科

等多個專業領域的智能手術整體解決方案，已為國內手術機器人相關廠商提供光學定位解決方案，有效解決國產替代問題。同時逐步拓展工業領域的應用，支撐國內機器人產品升級，為工業領域客戶創造更多智能化場景。艾目易已通過國家高新技術企業、全國科技型中小企業、廣東省創新型中小企業、廣東省名優高新技術產品、廣州市科技小巨人、雙軟企業等相關認證，已獲授權專利28項，曾獲得2022年“創客中國”中小型企業創新創業大賽全國500強。
