鋼廠低壓管網無線全自動控制（寧波鋼鐵項目簡報）

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系無線模擬量傳輸裝置-DTD110FY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據可靠性，有效傳輸距離50KM，后期無運行費用，配置防雨機箱，防護等級IP45。
DTD110FY通過無線方式傳輸工業現場的模擬量信號，采集工業現場標準4~20mA電流信號并通過無線方式傳送，可以接入顯示儀表、PLC或DCS等設備。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。（野外使用，可采用太陽能供電方式）

主要應用場合與行業：產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過8年以上。工業級遠距離無線傳輸裝置可以實現的功能有：實時監測山上水池液位的變化；廠區消防系統管道流量壓力數據無線采集；污水/廢水處理無線應用；煤焦化除塵系統廢氣粉塵數據無線采集；鍋爐流量溫度、低壓管網蒸汽流量監測、余熱發電系統數據遠程監測等。

二、產品選型

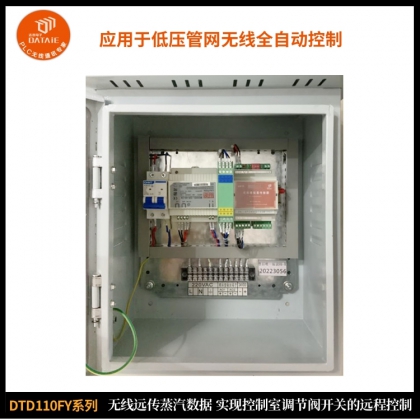

達泰1系工業級模擬量信號無線傳輸裝置-DTD110FY

無線IO，點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊，plc無線通信模塊，遠距離無線模塊

三、應用背景

寧波鋼鐵有限公司由寶鋼集團有限公司、杭州鋼鐵集團公司、寧波開發投資集團有限公司，寧波經濟技術開發區控股有限公司共同出資組建。寧波鋼鐵是一個從原料到煉鐵、煉鋼、連鑄、熱軋等工序配套齊全,裝備先進的大型現代化臨海鋼鐵聯合企業。具有交通發達、物流順暢的優越地理位置。西面與北侖港毗鄰，廠界西側還有北侖港鐵礦石中轉堆場。
現公司主要生產設備為兩座55孔焦爐，兩座2500立方米高爐，三座180噸轉爐，一座年產能180萬噸雙工位rh真空精煉爐，一條1780mm熱連軋生產線，一期設計年產能為400萬噸。項目主體裝備均達到水平，并與國際接軌。

無線IO，點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊，plc無線通信模塊，遠距離無線模塊

四、現場需求

目前，在我國能源電力供應日益緊張的局勢下，余熱、余能發電是鋼鐵企業實現循環經濟的必由之路，也是鋼鐵企業降耗增效和開展節能減排的有效措施。
寧波鋼鐵有限公司在設計之初由于其各生產廠部布置的分散，導致在蒸汽的生產和利用中，地域布置相對分散，形成了遠距離、空間交錯的低壓蒸汽管網。為了解決寧鋼低壓蒸汽管網中控制遲緩、容易造成蒸汽放散的缺點，對OG蒸汽回收進行無線改造。由于電纜、光纖等有線傳輸方式的高成本，施工難度較大，人力物力投資的原因，因此決定采用無線數據傳輸?shù)姆绞綄崿F(xiàn)蒸汽管網數據的無線監測，利用無線通訊終端和自動化技術，實現鋼廠低壓蒸汽的全工況自動調節發電技術。

無線IO，點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊，plc無線通信模塊，遠距離無線模塊

五、無線解決方案

根據現場情況，PLC 無線通訊專家決定采用達泰1系點對點無線模擬量信號傳輸裝置DTD110FCY來實現用戶的需求，每個DTD110FCY無線裝置都提供 4 路模擬量輸入（AI）和 4 路模擬量輸出（AO）功能。分別在3#控制室和煉鋼區、3#鍋爐區安裝一臺DTD110FCY達泰無線模擬量信號傳輸裝置，將各區域OG蒸汽信號采集無線傳輸?shù)娇刂剖?，完成達到鋼廠低壓管網無線全自動控制，實現全鋼廠區域蒸汽的生產和消耗自動平衡，解決轉爐區域蒸汽的放散，保證了鋼廠其它余熱蒸汽的回收，實現了良好的經濟效益。
無線通訊方案示意圖 ▼

六、無線方案的好處

無線IO，點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊，plc無線通信模塊，遠距離無線模塊

七、成功案例

? 寧夏某生物科技股份有限公司，發酵罐濃度和球罐壓力信號以及溶氧傳感器信號在DCS系統無線監測預警，800米
? 馬鞍山鋼廠，焦化廠除塵管道壓力信號采用無線方式傳輸?shù)紻CS集中監測，1.3KM
? 吉林首鋼通化鋼廠分公司，現場 6 路模擬量無線傳 DCS 上，300 米
? 重慶西南水泥有限公司，傳感器到 DCS 之間，300M
? 湖南邵陽洞口為百水泥，傳感器與 DCS 之間，400M
? 河南豫光金鉛集團股份有限公司，模擬量信號到 DCS，200 米
? 山東濱化濱陽燃化有限公司，2 個地方 PH 計和 PLC/DCS 模擬量信號控制，300 米
? 侯馬市三信電器線纜有限公司，傳感器到 DCS，500 米
? 善能生物質熱電聯產工程集中供熱項目，供暖回水管道壓力DCS監測控制補水
? 蕪湖新興鑄管有限責任公司，4臺數采儀上模擬信號無線傳DCS，1公里
? 上海星治能源科技有限公司，電氣柜15個儀表數據采集到DCS
? 安徽安納達鈦業股份有限公司，污水處理設備與DCS室的485無線通訊，900米
? 阜康市泰華煤焦化，現場儀表和 DCS 之間無線傳輸，200M
? 攀鋼集團物資貿易有限公司，儀表 4-20mA 信號和 DCS 無線傳輸，3 千米
? 華潤電力賀州分公司，電力儀表到 DCS 系統，2 公里
? 華潤電力湖北宜城分公司，多點信號傳到 DCS 系統，2 公里
? 遼寧東方發電有限公司，現場 4AI 到 DCS，3KM
? 河南毅聯再生資源科技有限公司，電腦和 DCS 無線通訊，600 米
? 山西長治霍家工業有限公司，廠區模擬量信號傳輸 DCS 室，300 米
? 南京弘祥化工有限公司，現場儀表和 DCS 之間
? 龍佰四川鈦業有限公司，多地分散流量計4-20mA信號采集傳輸?shù)紻CS系統,1.5KM
? 山西大同中國國電第二發電廠，廠區16路流量計信號匯總到DCS系統，2公里
? 寶鋼湛江鋼鐵有限公司，電磁流量計 4-20mA 信號和 DCS 系統無線傳輸
? 盤錦遼東豐源熱力股份有限公司，污水現場混合信號與 DCS 之間，1KM
? 持續更新
