Optem FUSION成像解決方案
產品名稱：鏡頭
型號：Fusion系列
品牌：美國Optem
原產地：美國
Qioptiq是埃賽力達科技有限公司的一家子公司。公司設計并制造的光學產品及提供的解決方案廣泛應用于醫療和生命科學領域、工業制造領域、國防和航空航天領域及研發領域的各種市場和應用程序方面。
Qioptiq的光學檢測產品涵蓋了從經典機器視覺到非工業成像的廣泛應用，包括生命科學，生物識別和直接最終用戶。所有這些不同的應用程序都有獨特的要求，通常會產生特定應用的產品。隨著不同成像任務的范圍不斷擴大以及對于眾多應用的巨大多樣化要求，對制造商來說，不但要提供 要求的部件，還要跟上潮流，這是一項巨大的挑戰。埃賽力達及其品牌Qioptiq不斷添加新產品以支持許多客戶的要求。

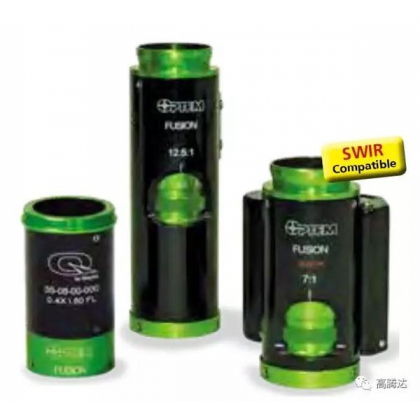

OPTEM Fusion系列
極端微成像靈活性
Optem FUSION 鏡頭系統采用了擴展功能、雙向無窮大光學和統一的模塊互換性，為OEM提供理想的鏡頭解決方案，以簡化高放大成像的集成，在關鍵的可見光VIS （400-700 納米）、近紅外NIR （700-1100納米）和短波紅外波段SWIR（900-1700 nm）波長范圍。
只需要簡單地更換模塊，可以改變您的光學融合鏡頭的形式、功能和性能。
Optem FUSION鏡頭系統可滿足系統的精確波長范圍、空間、功能、安裝和成像要求。
為OEM提供優化方案來縮短上市時間
可以在幾分鐘內設計一個FUSION融合成像解決方案，而不是幾個小時。FUSION的模塊化產品提供了普遍可互換的組件，這意味著您的原型在幾天內就已經到....而不是幾個月。
已配置為您的應用
使用標準的FUSION鏡頭矩陣組件， Qioptiq擁有光學設計能力和制造專業知識， 將幾乎任何光學顯微鏡功能集成到您的光學融合鏡頭系統中。專業的組件和定制的配置簡單、快捷且具有成本效益。
獨特的模塊化成像靈活性
配置多功能7:1或12.5:1變焦光學器件或各種經濟的固定放大倍率
現在，所有的FUSION Lens鏡頭系統配件都可以與新的Fetura +高性能自動變焦鏡頭匹配
現在，Optem FUSION鏡頭系統可以支持更寬的波段，從可見光到短波紅外波段（400一1700 nm）波長范圍。
交換下組鏡頭或長工作距離物鏡配置各種成像覆蓋
可以交換相機安裝和相機管，以優化傳感器覆蓋范圍，幾乎任何相機格式或安裝
集成同軸或環光LED照明，并與步進電機實現對焦和/或變焦
寬泛的波長支持使FUSION成為完美的解決方案：
通過硅缺陷檢查和校準
高光譜成像
熒光成像
度量衡學
FUSION的性能
固定放大倍率
基本配置
放大率.....0.16X
數字光圈....0.005
景深.....23 mm
視場*....41X55mm
工作距離. ....490 mm
配置
放大率. ....12X
分辨率. ....540 lp/mm
景深. ....0.018 mm
視場*........5.5 X 0.73 mm
工作距離. ........32 mm
7：1變焦放大倍率
基本配置
|
低變焦 |
高變焦 |
|
|
放大率 |
0.067X |
0.46X |
|
數字光圈 |
0.0047 |
0.016 |
|
分辨率（Ip/mm） |
14 lp/mm |
47 lp/mm |
|
景深 |
25 mm |
2.4mm |
|
視場* （mm） |
131X98mm |
19X14mm |
|
工作距離 |
490 mm |
490 mm |
-使用2/3英寸相機計算的所有視場數據
配置
|
低變焦 |
高變焦 |
|
|
放大率 |
5X |
35X |
|
數字光圈 |
0.047 |
0.16 |
|
分辨率（Ip/mm） |
142 lp/mm |
465 lp/mm |
|
景深 |
0.25 mm |
0.024 mm |
|
視場* （mm） |
1.7 X 1.3 mm |
0.25 X 0.19 mm |
|
工作距離 |
490 mm |
32mm |
-使用2/3英寸相機計算的所有視場數據
12.5：1變焦放大倍率
基本配置
|
低變焦 |
高變焦 |
|
|
放大率 |
0.045X |
0.55X |
|
數字光圈 |
0.0036 |
0.019 |
|
分辨率（Ip/mm） |
11 lp/mm |
58 lp/mm |
|
景深 |
44 mm |
1.5 mm |
|
視場* （mm） |
196X147mm |
16X12mm |
|
工作距離 |
490 mm |
490 mm |
-使用2/3英寸相機計算的所有視場數據
配置
|
低變焦 |
高變焦 |
|
|
放大率 |
3. 4X |
41 X |
|
數字光圈 |
0.036 |
0.19 |
|
分辨率（Ip/mm） |
108 lp/mm |
576 lp/mm |
|
景深 |
0.44 mm |
0.015 mm |
|
視場* （mm） |
2.6 x1.9 mm |
0.21 x 0.16 mm |
|
工作距離 |
32 mm |
32 mm |
-使用2/3英寸相機計算的所有視場數據
FUSION特征
Optem FUSION旨在提供前所未有的配置和性能靈活性。廣泛的可互換組件為oem提供了向前的靈活性，使他們能夠根據系統的生命周期發展成像能力，并為研究人員提供了用于臺式視頻顯微鏡應用的快速換行靈活性。
極高的成像靈活性功能
FUSION FUSION在一個鏡頭系統中可以提供三種不同的光學機械功能。
指定經濟的固定放大成像模塊或7：1和12.5：1變焦光學模塊，以滿足您的精確微成像需求。無限光學和均勻的管接頭組件簡化了交換，并 限度地提高了系統開發和前進的靈活性。
學機械靈活性
沿著光學路徑的任何一點，都可以整合90度反射棱鏡和分束器50/50棱鏡，以根據您的特定集成要求修改FUSION的形狀和適用性。多個多維數據集模塊的組合允許多個攝像機和鏡頭功能集成在一個光學主題.上。optical subject.
實現更高的放大倍率
通過光學長距離目標，對FUSION進行了圖像優化。從選擇2x到50x的高分辨率和M-Plan APO和物鏡。
可調諧鏡頭模塊
節省空間的液體鏡頭模塊提供快速自動對焦功能，無需繁瑣的電動聚焦驅動器。只需直接插入所選的下組功能模塊。
熒光成像
兩個模塊使用用戶提供的蔡司91029棱鏡。下模塊提供系統熒光照明和成像。上部模塊將允許兩個不同的波長被分開。
Fetura+高速變焦
使用 Fetura+替換標準的12.5：1 FUSION核心變焦模塊，以提高速度和耐用性。Fetura+用不到1秒的時間內穿越整個變焦范圍，使用壽命超過100萬次。電動化和控制已經內置
光學配件
雙向無限遠光學系統允許一系列附件模塊（包括虹膜，濾光輪，偏振器和光圈）集成在沿光路的任何位置。
SWIR短波紅外波段兼容性
如果詳細信息您的應用至關重要時，廣泛的400-1700 nm波長有助于多模態成像，是高光成像技術（包括高光譜成像和圖像融合）的理想選擇.
LED照明器
LED照明器為Optem光纖電纜提供可變照明水平，超過鹵素150W光源。該發光器體積小，結構緊湊，重量僅為2.7KG / 5.9磅。它的壽命超過25,000小時。符合RoHS標準；UL和CE認證。
穩定圖像設計
擴大的桶直徑和壁厚擴大的桶直徑和桶厚度，加上3點尾聯耦合接口，這可以促進堅固的鏡頭組裝。此外，低輪廓、內聯安裝塊允許沿組件長度的多個安裝點，以確保 集成穩定性。
|
