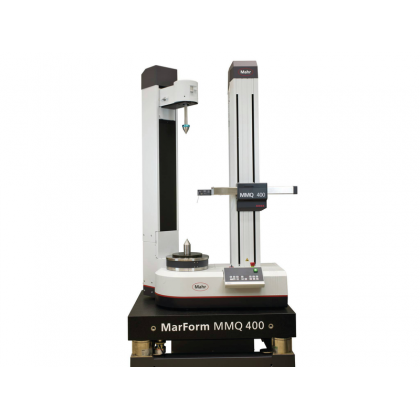

MarForm MMQ400 系列是靈活的全自動形狀和位置測量解決方案。
極其流暢的測軸和 MarWin 平臺軟件可保證還能完成其他應用，例如 粗糙度、波紋度、和輪廓測量。
其靈活性和多功能使其成為一種成本效益的測量系統，可以在最短的時間內收回成本。
MarForm MMQ 400 可根據 DIN ISO 1101 標準通用進行全面的工件評估。
高精度 Z 和 X 測軸可以完成所有形狀測量任務。MarForm MMQ 400 版本可用于：
高精度工件
通常為長工件
大而重的工件
用于生產中或檢測室中
從一系列可用模塊中進行選擇，根據您的要求定制 MarForm MMQ 400：
電動或手動調心調平工作臺
垂直軸 (Z) 有 900 mm、500 mm 或 350 mm 測量長度
水平軸 (X) 有 180 mm 或 280 mm 測量長度，X 和 Z 軸有數字線性刻度。適合需要確定影響結果的準確且可重現的測量位置的測量
可選電動尾座，用于長度 200 mm 起的軸
The T7W 測針 有一個電動旋轉軸，可將測桿逐漸移動到任何需要的接觸位置。它可用于測量柱形表面和端面。另外，作為零位置測針，T7W 也可自動在內外尺寸測量或上下端面測量之間切換，無需操作員干預。無需操作員干預即可在復雜工件上完成全自動測量。T7W 測桿是可更換的。利用電動旋轉軸您也可創建多點測桿 - 如帶多個接觸元素的測桿 - 讓您能夠在一次測量中切換多個針尖球幾何形狀。
綜合檢查形位公差和監測 粗糙度參數.形狀測針和粗糙度測針之間可實現編程控制的電動切換，固定一次即可完成粗糙度和形狀測量，節省時間和金錢。
| MarForm MMQ 400 | |
|---|---|
| 圓度偏差（µm+µm/mm 測量高度）* | 0,01 + 0,00025 |
| 測量路徑，電動 Z 軸 (mm) | 900 |
| 直線度偏差/100 mm 測量路徑 (µm)**，Z 軸 | 0.15 |
| 直線度偏差/總測量路徑 (µm)**，Z 軸 | 0.9 |
| Z/C 軸接觸方向平行度偏差，測量路徑 (µm) | 2 |
| 測量速度 (mm/s)，Z 軸 | 0,1-30 |
| 定位速度 (mm/s)，Z 軸 | 0,5 -100 |
| 測量路徑，電動 X 軸 (mm) | 280 |
| 圓度偏差（µm+µm/mm 測量高度）** | 0,02 + 0,0005 |
| 直線度偏差 /av.100 mm 測量路徑 (µm)**，X 軸 | 0.5 |
| 直線度偏差/總測量路徑 (µm)**，X 軸 | 1.5 |
| 軸向跳動偏差（µm+µm/mm 測量半徑）* | 0,02 + 0,0001 |
| 軸向跳動偏差（µm+µm/mm 測量半徑）** | 0,04 + 0,0002 |
| 調心調平工作臺 | 自動 |
| 工作臺直徑 (mm) | 285 |
| 工作臺負載，居中 (N) | 400 |
| 速度 (rpm) 50 Hz / 60 Hz | 0.2-15 |
| 腳注文本 | * 與 LSC 參考圓的最大偏差值，過濾器 15 波動/轉。 ** 所有值在中性震動環境下在 20°C ±1°C 時符合 DIN ISO 1101 標準，過濾器 15 波動/轉 LSC 或 2.5 mm LSS，5 rpm 或 5 mm/s 和標準測桿，球直徑 3 mm。使用錯誤隔離技術標準驗證因?yàn)檫x擇太多，此處僅描述幾種機器作為示例。Mahr 可根據請求提供“您的"MMQ 的技術數據。 |
|
尺寸 |
|
我們產品的各種應用
具體測量任務
以下行業中的形狀和位置、粗糙度、輪廓、波紋度和線形
機器建造
軸承，滾珠絲杠，軸，插槽，旋轉襯套
生產附近的測量
PLC 和線下測試
汽車行業
轉向，制動系統，變速箱，電機
醫療
髖關節和膝關節假體， 醫用螺絲， 牙科種植體
|
|
|
|
|
|
|
|
