三相光伏變壓器、光伏發電并網隔離變壓器

在光伏發電系統中，變壓器應用很多，是最關鍵設備之一，除了改變電壓和傳遞能量外，還有以下作用：隔離變壓器的作用、升壓變壓器的容量設計等。

隔離變壓器在光伏發電廠的作用

(1)電氣隔離：隔離變壓器初級和次級是靠磁路來傳遞能量，組件和電網電氣隔離，可以阻止直流分量和漏電流進入電網，保護設備和電網。

(2)在抑制組件PID解決方案中，逆變器后面接入隔離變壓器，再提升N極對地的電位，間接提升組件負極對的電位，達到抑制組件PID的目的。

(3)匹配電壓：有些國家的電網電壓和我國不一樣，如美國是單相110V，三相220V，可以在逆變器后面加一個變壓器，匹配接入國家的電壓。

(4)消除三次諧波：采用采用Dyn11聯結的變壓器，在D聯結繞組中的三次諧波環流能夠在變壓器中產生三次諧波磁動勢，它與低壓繞組的三次諧波磁動勢平衡抵消。

(5)電網適應能力更強：在一些有大型電動機或者電焊機的工廠，電網電壓波動很大，諧波電流很大，三相電壓極不平衡，常規的組串式逆這器往往力不從心，隔離變壓器一次側與二次側的電感可以防止電流突變，Dyn11聯結變壓器允許中性線電流達到相電流的75%以上，可以承受三相不平衡。

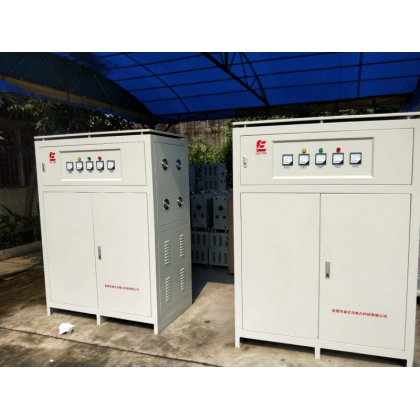

光伏隔離變壓器|光伏隔離配電柜專用隔離變壓器|光伏逆變器變壓器

光伏隔離變壓器特征：

1.單相或三相設計，帶獨立繞組或自動繞組.

2.這些干式隔離變壓器集成了從0.5KVA到800KVA的功率，當組合到可變變壓器時，可以無級調節輸出電壓。

3.本干式發電機防護等級為IP00、IP20或IP23，采用鋼板外殼，電壓值可達10KV。

太陽能通過光伏組件和逆變器轉換輸出0.27kv~0.4kv，再由變壓器升壓至10kv或35kv，再經10kv或35kv電纜線路向上輸出能量。

光伏隔離變壓器應用領域：

1.風電傳輸

2.太陽能光伏產業

3.支持其他發電系統。

戶外光伏隔離變壓器屬于升壓隔離變壓器，一般用來于太陽能逆變。因?yàn)楣夥儔浩鞅旧砉怆娦实?，所以特別要求變壓器的效率高。三相光伏隔離變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，初級和次級加銅箔屏蔽，有效的保護了電網諧波對設備的干擾。光伏并網逆變隔離變壓器網側接線dyn11,逆變時yd5，移相120度，光伏隔離變壓器可設置白天工作，晚上停止，降低空載損耗電能。
