S7-200 SMART PLC之間無線PROFINET通信方案

在實際系統中，同一個車間里分布多臺PLC，通常距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。西門子S7-200 SMART系列PLC隨著不斷地升級功能也越來越強大了，從V2.4版本開始支持Profinet以太網通信方式(以下簡稱PN通信) ，1臺控制器最多可以連接8臺智能設備?？刹捎眉嫒軵rofinet協議的PLC無線通訊終端來解決該通訊問題。

本方案以西門子S7-200SMART為例，介紹兩臺S7-200Smart PLC的無線 Profinet通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418M，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶，無需更改網絡參數和原有程序，也不必了解Profinet協議細節，通過西安達泰電子歐美系PLC專用無線通訊終端-- DTD418M，即可直接替換PLC之間有線以太網通訊，且穩定方便的實現無線Profinet網絡。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

二、測試設備與參數

● 西門子PLC型號：S7-200Smart × 2臺
● 達泰歐美系PLC無線通訊終端——DTD418MA × 2塊
● 主從關系：1主1從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 傳輸距離：100米，1KM

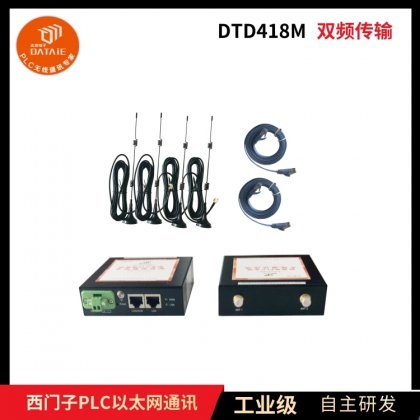

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。 DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網
◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等
◆ 全數字無線加密傳輸方式，不插卡無運行費用
◆ 無需更改程序，即插即用，自適應接口協議
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行

四、接線方式

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

五、控制器組態

1.打開向?qū)?雙擊下圖PROFINET
2.勾選控制器,設置好控制器IP地址,子網掩碼及站名,點擊下一步
3.從右側目錄中選擇要組態的智能設備將其拖放的對應的槽中,設置好設備名稱( 一定要與實際的智能設備名稱一致)
4.主程序的簡單設置
5.將程序下載進PLC里

六、智能設備組態

1. 打開向?qū)?雙擊下圖PROFINET
2. 將程序下載進PLC里

七、測試方法

略

完整版方案、例程源代碼及通訊測試視頻在《200SMART之間PROFINET無線傳輸方案》文件內，如有需要，請直接向我們技術人員索要或留言。

八、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 專業的售后服務：具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。



九、用戶應用

◆工業場合的無線測控系統改造：
齊齊哈爾鐵路設備有限責任公司
西京醫院
淄博天型食品機械有限公司
廊坊凱博建設機械科技有限公司
三門峽中原量儀股份有限公司
湖北勁牌酒業有限公司
中國人民解放軍68206部隊
上海象東氣象儀器科技有限公司
真愛集團義烏毛毯廠
山西大唐國際臨汾熱電廠
侯馬市三信電器線纜有限公司
貴陽科科閥門機電設備有限公司（中車貴陽車輛有限公司）
浙江青山鋼鐵有限公司
山東重聯電動車輛制造有限公司
◆PLC之間的無線通信實例：
中央儲備糧余姚直屬庫
洛陽軸研科技股份有限公司
西安交通大學
江蘇朝陽液壓機械集團
江蘇小鷹豆制食品有限公司
佛山市泓爾水處理設備有限公司
◆觸摸屏與PLC的無線通信實例：
保定嘉利食品機械有限公司
南京智控自動化控制系統有限公司
天津科技大學
無錫市東大普艾特機械制造有限公司
河南毅聯再生資源科技有限公司
山東威普斯橡膠股份有限給公司
杭州雅馬哈樂器有限公司
◆組態軟件與PLC的無線通信實例：
北京京鐵列車服務有限公司
廣東風華環保設備股份有限公司
中車集團貴陽車輛有限公司
北京首鋼集團
青島鑫源環保集團
徐州淮海電子傳感工程研究所
蘭州方大炭素新材料科技股份有限公司
連云港振興集團石化設備制造有限公司
黃岡市勁馬窯爐機械有限公司

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

十、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、高效”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明專利，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業百強供應商，參與一帶一路沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供全方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
