DWM 插入式電磁流量計根據法拉第電磁感應定律，用于測量導電液體，膠體和懸浮液的流量。其中 DWM1000 電磁流量開關，二線制開關量輸出； DWM2000電磁流量變送器，輸出4-20mA電流信號；DWM2000D型帶LCD顯示和設定功能。
產品特點
可測量口徑≥DN50（2"）管道
安裝操作簡便，維護費用低，低功耗
無運動部件，壓力損失小，不需維修
可在測量狀態下更換電子部件
廣泛的應用領域，如污水，冷水，自來水的處理
若用戶管道口徑大于DN1000，可選用加長型
技術參數
電源輸出 DWM 1000 兩線制 DWM 2000 4-20mA電流輸出
電壓 48-250VAC（VDC）50/60Hz 24VDC（20-30VAC）
功率損耗 ≤5mA ≤ 5mA
輸出 常開或常閉 無緣電流輸出 4~20mA
時間常數 0.1-9.9m/s 1/2/3/4/5/6/7 或8m/s
導電率 ≥ 20μS/cm（μmho/cm）
工作壓力 ≤ 25bar
介質溫度 -25℃~+150℃
環境溫度 -25℃~+60℃
材質 不銹鋼,陶瓷,鉑（電極）,鑄鋁（殼體）
管道安裝
標準尺寸 ≥DN50（2"）
連接套管 帶G1螺紋
直管段 入口:10倍口徑 出口:5倍口徑,視流動狀態而定
防護等級（指示器） 普通型 IP 66 潛水型 IP 68

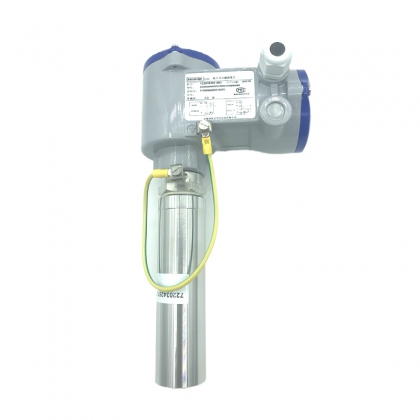

插入式電磁流量計DWM2000（德國科?。?/div>
DWM電磁流量計用于對導電介質（液體、漿料和懸浮液）的流量測量和監控,它是根據法拉第電磁感應定律進行流量測量的插入式電磁流量計。
特點
?用于測量導電的液體、膠體和懸浮液；
?可測量口徑>DN50（2"）的各種口徑的管道，口徑達DN3000；
?安裝操作簡便，維護費用低；
?可在測量狀態下更換電子部件；
?無運動部件，壓力損失小，不需維修?功耗小
?時間常數5秒（特殊定貨0.1～20秒）。
型號
*穩健型設計，防護等級為IP 66
*浸濕部分為不銹鋼或陶瓷
*過程溫度：150℃
*環境溫度：－25－＋60℃
*操作壓力：25巴或360 psig
*無活動部件，免維護
*電子部件在不中斷過程條件下可換
*低功耗
*適用管道管徑≥DN 50或0≥2”
當導電體在磁場中運動時，導電體中產生感應電壓U。本流量計中，導電體就是導電液體。磁場方向B與流體流動方向垂直。產生的感應電壓U與流經測量管的流體的流速v成線性關系：
U＝k×B×v×D k儀表常數
B磁場強度
v流體流速
D電極距離
感應電壓經過電極、中間環節流至接地電極（測量管）
DWM 2000流量計
將感應電壓轉換成與流量成正比的輸出信號，獨立負載的4－20 mA電流。
安裝
*DWM電磁流量計使用所提供的連接套管安裝在測量管線（≥DN 50 /2”）上。
*安裝位置和插入深度
*管線上的開孔尺寸：39毫米或1.54英寸。
*入口/出口直管段：10×DN / 5×DN （DN＝管徑）。
*為了測量管的公稱直徑，焊接連接套管時，將嚴格與測量管軸線垂直（見圖）。
*當擰緊流量計時，傳感器的位置并不很重要。
