E+H電磁流量計10L 10W 10D D400全系列只能電磁流量計25 1F磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
特點
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
2、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；
3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；
4、轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達150：1；
5、轉換器可與傳感器組成一體型或分離型；
6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
9、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
12、轉換器采用國際的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
13、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
分類
按照外加磁場類型的不同，電磁流量計主要有直流式和感應式兩種。直流式電磁流旱計（圖2）的外加恒下磁場B垂直于管軸，C、D處裝有兩個電極，用來測量流體橫越磁場時所感生的電動勢U。流量Q可用下式求出：
式中A為管道橫截面積；d為管道直徑；k為修正系數，用來修正導出公式時未計及的因素（如流量計管道內的流速事實上并不均勻）的影響。在常的流量計中，k約為0.8，但對于特定尺寸、用于特定工況的電磁流量計，則要用容積法（一定時間內流過的容積）標定k值。磁場可由磁鐵產生，磁鐵材料一般是鋁－鎳－鈷合金。流量大時，因管徑較大，故采用無鐵芯激磁繞組，通以它常直流電流來產生一個近似均勻的磁場。
感應式電磁流量計 在被測流體溫度過高或?qū)﹄姌O有強烈腐蝕作用等情況下，可采用感應式電磁流量計（圖2）。A、B為匝數相等的兩個交流激磁繞組（圖中畫的是截面），繞組之間是串聯的，但各自的電流方向相反。當流體靜止時，通過感應線圈C的合成磁通為零，故線圈中沒有感生的交變電動勢。流體流動時感應線圈中就產生交變電動勢，其大小與流速成正比?；谶@一原理，還有很多改型方案。例如用一個激磁繞組，而在它的對稱的兩側各安置一方向相反的感應線圈并串聯起來（圖3）流體流動時，磁力線向流動方向移動，使兩邊感應線圈中的大吃一驚生電動勢不為零，由此可間接表示出流量的大小。
電磁流量計的管道內沒有其他部件，所以除用于測量導電流體的流量外，還可用于測量各種粘度的不導電液體（其中加入易電離物質）的流量。在核能工業中經常使用電磁流量計產品描述：

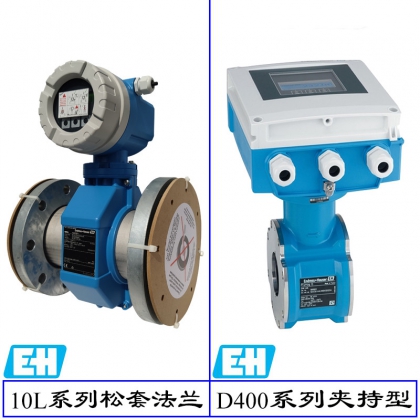

Promag L400多功能輕型傳感器成為了水和污水行業中所有標準應用的。其的松套法蘭過程連接，有利于實現靈活、簡便和經濟的安裝。
Promag D 400夾持式流量計專為所有空間有限的基礎水行業應用而設計。創新的外殼結構有利于實現定制和快速對中，并優化安裝成本。
Promag W 400 配備了功能強大的變送器，適用于水和污水行業，大幅縮減時間及成本。
Promag W500適用于水和污水行業，是危險區域中及惡劣條件下的專用流量計。創新的分體式變送器設計保證了在苛刻工況條件下具有安裝靈活性和操作安全性。
產品特點：
· 降低了安裝成本 - 松套法蘭設計，安裝靈活（DN < 350/14"標準型：0.15%；鉑金型：0.075%
長期穩定性
0.1%URL/年0.2%URL/5年0.25%URL/10年
最大量程比
20:1
過程鏈接
螺紋，法蘭或衛生型連接
過程溫度
-40...130°C
外殼材質
鑄鋁、AISI 316L
可售賣地
全國
型號
Cerabar PMP51
【全國供應】德國E+H Cerabar PMP51數字智能壓力變送器
一、產品概述：德國E+H Cerabar PMP51數字式智能壓力變送器采用了焊接式金屬傳感器，主要用于過程工業和衛生行業液體或氣體的壓力、液位、體積和質量測量。E+H Cerabar PMP51專門是為高壓測量場合而設計，最高的工作壓力可達400bar。具體量程，可根據用戶具體需要而快速設定功能節省成本和時間。符合IEC61508和IEC 61511標準，滿足SIL2功能安全要求。Cerabar M提供三種型號-PMC51，PMP51和PMP55。PMC51具有電容式測量單元和陶瓷隔離膜片；PMP51具有壓阻測量單元和金屬焊接過程隔離膜片；PMP55具有隔膜密封。
二、E+H Cerabar PMP51技術參數：
1、測量原理：絕壓和表壓
2、特點:智能且可靠的壓力變送器，帶壓阻式傳感器和金屬過程膜片
3、供電電壓：4 20 mA HART 11.5 45 VDC（非防爆）：Ex ia：11.5 30 VDC PROFIBUS PA：9 32 VDC（非防爆）FOUNDATION Fieldbus：9 32 VDC（非防爆）
4、參考測量精度標準型：0.15%；鉑金型：0.075%
5、長期穩定性：0.1%URL/年0.2%URL/5年0.25%URL/10年
6、過程溫度-40 130°C(-40 266°F)150°C：1小時(302°F：1小時)
環境溫度-40 85°C(-40 185°F)
7、傳感器400 mbar 400 bar(15 6000 psi)表壓/絕壓
8、最小可標定量程20 mbar(2.9 psi)，絕壓/表壓
9、抗真空壓力10 mbar(1.45psi)abs.
10、最大量程比20:1
11、最大過壓限定值600 bar(9000 psi)
12、過程鏈接：螺紋，法蘭或衛生型連接
13、過程膜片的材質：316L、AlloyC合金、鉭、銠>金
14、墊圈材質：無，焊接傳感器
15、填充液：硅油、惰性油
16、外殼材質：鑄鋁、AISI 316
