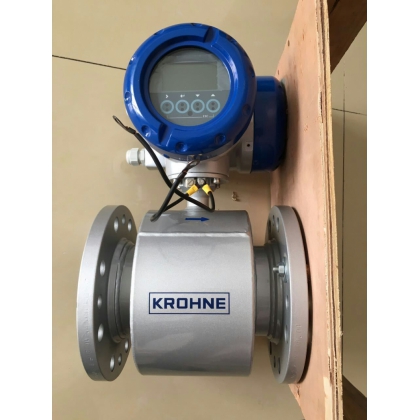

DN100電磁流量計全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMC 性能好。內部具有三個積算器可分別顯示正向累計反向累計量及差值積算量，內部設有不掉電時鐘，可記 16 次掉電時間。具有RS485 、RS232 、Hart 和Modbus等安息字通訊信號輸出。具有自檢與自論斷功能。
*穩健型設計，防護等級為IP 66
*浸濕部分為不銹鋼或陶瓷
*過程溫度：150℃
*環境溫度：－25－＋60℃
*操作壓力：25巴或360 psig
*無活動部件，免維護
*電子部件在不中斷過程條件下可換
*低功耗
*適用管道管徑≥DN 50或0≥2”
當導電體在磁場中運動時，導電體中產生感應電壓U。本流量計中，導電體就是導電液體。磁場方向B與流體流動方向垂直。產生的感應電壓U與流經測量管的流體的流速v成線性關系：
U＝k×B×v×D k儀表常數
B磁場強度
v流體流速
D電極距離
感應電壓經過電極、中間環節流至接地電極(測量管)
DWM 2000流量計
將感應電壓轉換成與流量成正比的輸出信號，獨立負載的4－20 mA電流。
安裝
*DWM電磁流量計使用所提供的連接套管安裝在測量管線(≥DN 50 /2”)上。
*安裝位置和插入深度
*管線上的開孔尺寸：39毫米或1.54英寸。
*入口/出口直管段：10×DN / 5×DN (DN＝管徑)。
*為了保證測量管的公稱直徑，焊接連接套管時，將嚴格與測量管軸線垂直(見圖)。
*當擰緊流量計時，傳感器的位置并不很重要。電氣外殼可以旋
