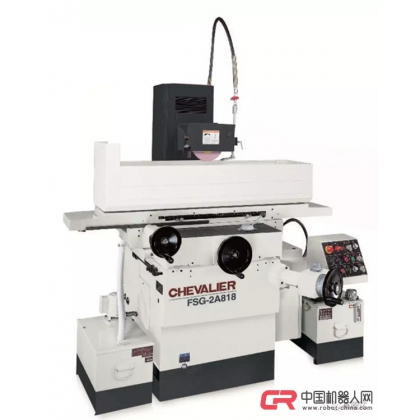

型號：FSG-2A818/ FSG-3A818

自動平面磨床

品牌：臺灣CHevalIER

FSG-2A818

FSG-3A818

機械特性

本機型是經福裕多年精心研究及改進的818系列高精度平面磨床。

基于**考量，電器箱門設計有互鎖的自動斷電裝置，超高的450mm上下行程，提供更大的研磨空間，依力學的彎曲作用及運動特性，鞍座前后移動以*支撐距離而設計雙V導軌。

各主要鑄件使用高強度鑄鐵,并經弛力退火，內應力**，剛性超強、穩定性特佳，為精密平面研磨不可或缺之研磨利器。

高精度的套筒式主軸

采用4個P4級超精密斜角滾珠軸承，經過嚴格的量測選擇預壓后，在溫控室中裝配而成，并配合**防水的迷宮式設計，以確保軸承的使用壽命及研磨的表面粗度。

工作臺傳動機構

采用高精密度之滑軌及嚴格篩選之鋼珠所組成,移動輕快平穩，配合特殊設計的油壓控制，能發揮高精度、**率之特性。

左右調程機構

使用具有彈簧之碰撞塊裝置，并由操作者視工件大小，調整行程位置，節省研磨時間，提高工作效率，配合調程防護板設計，**性特佳。

機臺容許加工負載

耐久性的滑動面

前后滑動面采用耐磨滑片(TURCITE-B)為滑動介質，經精密的產花處理，配合自動強制潤滑系統，長時間使用亦能保持{zy1}的精度。

升降微調裝置(FSG-3A818)

升降微調裝置傈由蝸桿及蝸輪組成，轉動微調旋鈕，即可做精密調整，精度可達0.002mm，并設有寸進進給裝置，進給量可由選擇器選擇0.002mm或0.004mm，操作非常的方便，最多可做連續10次的總量進給。

操作控制盤(FSG-3A818)

操作盤位置依照人體工學設計，操作按鈕指示明確能使操作者易于控制，操作盤本身可做多種角度的調整， 能夠適應每個人的習慣，符合大家化需求。

機床規格：

特別附件

工作燈

B01-0101 (618M/ 2A618, 612SP /618SP / 818SP)

B01-0601 (3A818)

B01-0901 (2A818)

(12V/ 20W)

大型石英工作燈

B01-0903 (2A, 3A1224)(12V / 50W)

鉆石筆及座

B03-0101 (618M/ 2A618)

0.1克拉

B03-0401 (2A, 3A1224)

1.0克拉

鉆石筆及座

B03-0601

(2A, 3A818, 612SP / 618SP / 818SP)0.5克拉

單端面修整器

B13-0301 (2A, 3A1224)

單端面修整器

B13-0301 (2A, 3A1224)

砂輪轂

B05-0101

(618M/ 2A618,612SP / 618SP / 818SP,2A, 3A818)

適用于0203x 031.75 x 12.7~ 19mm之砂輪

砂輪轂

B05-0401 (2A, 3A1224)

適用于0355 x 0127 x 50mm之砂輪

沖子成型器

B07-01011全系列沖子直徑:4~25mm沖子長度:最短22mm

磁鐵

B09-0102 (61 8M/ 2A618)150 X 450mm

B09-0103 (2A, 3A818, 818SP)200 X 450mm

B09-0101 (612SP)

B09-0602 (612SP) (細縫)150 X 300mm

B09-0102 (61 8SP)

B09-0110 (618SP) (細縫)150 X 450mm

B09-0103 (818SP)

B09-0604 (81 8SP) (細縫)200 x 450mm

單用水機

B17-0110

容水量:42L

泵浦馬力: 1/8HP

冷卻液輸?shù)? 20L ./min.占地面積: 530 x 360mm高度: 500mm

單用過濾水機

B17-0901

容水量: 95L

泵浦馬力: 1/8HP

冷卻液輸途量: 20L /min.占地面積: 660 x 480mm高度: 610mm

手動紙帶式水機(含- -棬過濾紙)

B17-0107 (2A, 3A1224)容水量: 85L

泵浦馬力: 1/8HP

冷卻液馬力: 20L /min.

占地面積: 550 x 1 ,000mm高度: 775mm

手動紙帶式水機

(含- -棬過濾紙)

B17-0301 (2A, 3A1224)

容水量: 120L

輸送紙馬力: 25W

泵浦馬力: 1/8HP

占地面積: 1 ,450 x 620mm高度: 760mm

自動紙帶電磁式過濾水機(含- -棬過濾紙)

B17-0302

容水量: 120L

輸送紙馬力: 25W

泵浦馬力: 1/8HP

冷卻液輸送量: 20L/min.

電磁過濾器處理能力: 40L/min.占地面積: 1,450 x 620mm

高度: 760mm

單用電磁式過濾水機

B17-0105

容水量: 50L

泵浦馬力: 1/8HP

冷卻液輸送量: 20L /min.

電磁過濾器處理能力: 20L /min.占地面積: 655 x 520mm

高度: 730mm

吸塵電磁式兩用水機B17-0106

容水量:34L

泵浦馬力: 1/8HP

冷卻液輸送量: 20L/min.

電磁過慮器處理能力: 20./min.占地面積: 628 x 790mm

高度: 680mm

吸塵兩用水機

B17-0101

容水量:34L

泵浦馬力: 1/8HP

冷卻液輸送量: 20L /min.占地面積:398 x 798mm高度: 680mm

吸塵機

B17-0102

吸塵馬力: 1/2HP, 2P占地面積: 470 x 500mm高度: 585mm
