lochhamer 施拉格清潔度測試檢測設備

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	廣東東莞市
有效期至：	長期有效
最后更新：	2023-03-20 08:33
瀏覽次數：	266

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

德國Opto公司介紹:

公司成立1980,總部：lochhamer施拉格，德國

的光學檢測系統的廠家，光電開發和生產客戶特定的模塊，組件和系統，為單件或小批量生產。生產產品包括機械和光學元件.

完整的圖像分析系統。OPTO公司擁有超過30年的光電產品經驗，重點產品為立體顯微鏡和機器視覺的光學模塊和系統開發。

清潔度分析儀的由來

零件清潔度對于產品的性能影響非常關鍵，越來越多的制造廠家都在零件清潔度的影響，如航空、汽車、醫療等領域。

這些領域所使用的零件都為高精密零件，除了要求尺寸高精度外，同時對產品的清潔度要求也同樣嚴格。因此，便產生了清潔度分析系統，用于分析零件上雜質的成分、大小及數量。

為什么要提高清潔度要求？

越來越嚴苛的公差要求，使設備對污染物和殘留物更敏感

清潔度變得與設備使用壽命息息相關

大尺寸污染物顆粒（致命顆粒）可能導致設備失效、失靈、失控

廢氣再循環部件需要極為光滑的（無劃傷的）零件表面

噪音控制控制部件需要極為光滑的（無劃傷的）零件表面

回收再利用的相關法律要求無鉛產品（極為嚴苛的殘留物要求）

零件上有大尺寸顆?；螂s質，對產品性能的影響:

1. 阻斷軸承運行（曲柄軸承，渦輪增壓器，活塞）

2.阻塞閥門（ABS和液壓部件...）

3.堵塞噴油嘴（噴油嘴，燃油系統）

4.造成短路（電子系統）

怎么快速而準確的進行清潔度檢查呢？

Opto公司的全自動清潔度檢測分析儀可快速解決這一難題。清潔度分析，是通過測量和分析濾膜上經過清洗后的零部件留下的污染物顆粒來實現的。Opto公司的全自動清潔度檢測分析儀可自動掃描濾膜，掃描完成后，對照設定的清潔度標準，自動判斷，生成報告。
這款清潔度分析是在嚴格按照諸如VDA Vol. 19 和 ISO 16232等工業標準框架下執行的。
自動顆粒計數和顯微鏡分析法始于2000年，現已成為清潔度濾膜分析的主流方法。截止2012年，在歐洲約有1000臺清潔度分析顯微鏡投入使用。有

32家實驗室提供清潔度分析，包括提供采用顯微鏡顆粒計數的第三方服務。

應用領域：

例如發動機缸體的關鍵性區域：活塞區域、油增壓區域，多會出現12缸的發動機缸體，能輸出極高的功率，因此只允許存在極其微量的污染物。
在活塞區域，減少活塞上的劃痕對降低油耗、增加廢氣再循環的效率有顯著作用。

測量步驟：1.清洗

在分析這些零件的清潔度之前，這些零件需要通過某種方式進行清洗（壓力沖洗、超聲波）。
零件的清洗方法：

一、機械清洗（1.手工法、2.機械工具清理法、3.壓縮空氣吹掃法、4.高壓水沖洗法、5.磨料清洗法）

二、物理化學清洗（壓力清洗、蒸汽清洗、超聲波清洗）

這里需要采用第二種物理化學清洗，清洗后，污染物顆粒會從零件上清洗下來，進入清洗溶劑中。這些溶劑將被過濾，所有顆粒會被過濾到濾膜上，然后進行分析。

2.分析

將濾膜放入分析系統后：
--首先選擇測量參數
--然后把濾膜數據輸入至數據庫，生成報告表頭
--現在開始濾膜的掃描和分析
依據VDA Bd.19和ISO16232的要求，對濾膜進行自動掃描和分析

在掃描過程中優勢:

1:系統會把視場下的單張圖片拼接成一張完整的濾膜的圖像，

并保存在數據庫中，該濾膜的完整圖像將會以電子形式存檔，

日后如有需要，可以隨時調取后重新分析（例如，當一張濾膜

需要同時根據兩種清潔度要求出不同的兩份報告時，不需要拿原有濾膜重新掃描，只需要模擬分析該圖像，即可得到所需結果）。在需要追溯時，該功能會變得非常實用。

2: 分析圓形區域的系統（如左圖，紅色圓形區域）
此方法可在全視場范圍內，進行分析和判定（左側白色矩形所示）

系統在自動掃描并保存濾膜整體圖像后，開始分析圖像

到了這一步，我們會得到濾膜上顆粒分布情況（包括濾膜上顆粒的尺寸和數量）
而且，光學顯微鏡的掃描結果還可以進行手動修改。
結合偏振光的作用,可以判定金屬和非金屬顆粒

金屬顆粒:

帶反射光顆粒在偏振鏡組十字交叉狀態下變成純黑色 ----------> 金屬
帶反射光顆粒在偏振鏡組十字交叉狀態下顏色改變不大，沒有變成純黑色的 ----------> 非金屬

3.報告

opto的報告模板和格式可根據不同用戶的公司標準和需求自由設置。
我們的標準報告模板里已經清楚的、有條理的展現了幾乎所有的必要信息，用戶幾乎不需要修改或只做微調即可。
在這些優點和功能上的提升，使得opto的方案逐漸發展、演變成一個被廣泛接受的行業標準。

4.檢測報告與濾膜的保存

檢測報告和濾膜入檔案管理，或隨零件送至客戶處，供客戶驗收參考。

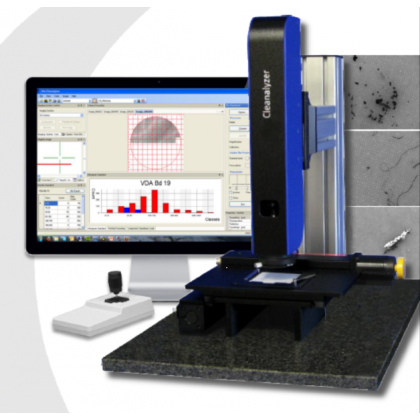

Cleanalyzer規格

型號：Cleanalyzer professlonal 35μm

描述：全自動進程運行

高分辨率光學系統放大

個人電腦和操縱桿控制

優化ringlight LED照明

高分辨光學：固定光學放大

小可測量的粒子（根據VDA BD。19）：35 μm

大分辨率(根據VDA BD 19，像素尺寸）：3 min

對象領域：3.4 x 4.2毫米
