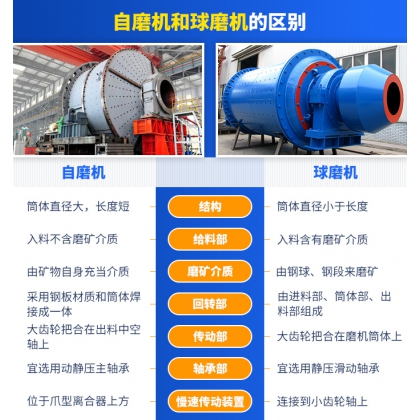

自磨機和球磨機的七個區別

自磨機和球磨機兩者雖然只有一字之差，但磨礦原理和結構是有很大差別的。自磨機是一種兼有破碎和粉磨兩種功能的磨礦設備，利用被磨物料自身為介質，也因此而得名。都有哪些區別呢？我們現在就來一一講解一下！

一、結構不同

球磨機與自磨機在整體結構上雖然組成相似，但在細節上有不同之處。首先在筒體形狀上，球磨機與自磨機在長寬比例上有差異，自磨機筒體直徑大，長度短，減輕了物料的軸向離析，使自磨機的生產能力和磨碎過程的選擇性得到提升，令礦石之間互相碰撞的幾率增加。

而球磨機筒體直徑小于長度，運轉過程中，筒體內鋼球與物料能夠一同隨筒體旋轉并拋落，使物料磨至更細的粒度。

二、給料部不同

自磨機和球磨機的給料部均采用小車式焊接溜槽結構，內嵌耐磨襯板。由于自磨機入料不含磨礦介質，對設備本體的磨損和沖擊都相對較小，自磨機給料部溜槽的進料點遠離磨機筒體一側。

球磨機入料含有磨礦介質，對設備本體的磨損和沖擊都相對較大，為了有效地減少物料對進料襯套的直接沖擊，給料部溜槽的進料點須盡量靠近磨機筒體一側，且由于球磨機的入料粒度較大，給料部溜槽須具有較大的斜度和高度，以便給料順暢。

三、磨礦介質不同

球磨機是由鋼球、鋼段來磨礦的，磨出較細的物料。

自磨機是由礦物自身充當介質，實現自磨。磨出的物料比較粗。

四、回轉部不同

自磨機的端蓋采用鋼板材質和筒體焊接成一體，結構簡單，但剛性、強度都較低，自磨機襯板一般采用高錳鋼材質。

球磨機回轉部由進料部、筒體部、出料部組成，端蓋和中空軸根據項目實際情況可做整體式或分體式，球磨機襯板一般采用合金材質。

五、傳動部不同

球磨機大齒輪把合在磨機筒體上，尺寸較大，小齒輪傳動裝置一般采用鑄鐵底座，軸承座與軸承蓋把合后同時加工，減少運行中的振動。

自磨機傳動部大齒輪把合在出料中空軸上，尺寸較小，但齒輪護罩的密封不好，礦漿易進入出料中空軸，造成中空軸磨損。

六、軸承部不同

球磨機功率相對較大，宜選用靜壓滑動軸承。磨機啟動前和運轉中一直供高壓油，高壓油經分流馬達進入油腔，自動進行靜壓油膜補償，保證油膜厚度一致。磨機運行中高壓油路的壓力指示可以用來間接反映磨機負載的情況。

自磨機的主機功率相對較小，宜選用動靜壓主軸承。軸承座在啟動及停車時采用高壓潤滑，用靜壓形成油膜，將軸頸頂起，防止滑動面干磨擦，降低啟動能矩，正常運行時給入低壓油，靠軸頸的回轉運動形成動壓油膜。

七、慢速傳動裝置不同

球磨機的慢速傳動裝置由制動電機、聯軸器、行星減速器及爪型離合器組成，連接到小齒輪軸上，用于球磨機檢修及更換襯板用。球磨機長時間停機后，起動主電機前用慢速傳動裝置，可以消除鋼球偏載，保證安全啟動。慢速傳動裝置在電控設計中可實現點動反轉。

自磨機慢速傳動裝置位于爪型離合器上方，搬動離合器時，勞動強度大，不符合安全操作流程。球磨機慢速傳動裝置配有齒輪齒條結構，并將操作手柄移到遠離筒體一側，既降低了勞動強度，又保障了操作人員的安全。

來源：礦機之家(kjzj.com)
