FB11擋板式HFS-2靶式LKB-01靶式BL-LSFS葉片定制版
技術參數
△供商廠商：西德XIDE.APP
△適用管道: DN25…DN150
△設定范圍: 20…1800L/min（水）
△重復性能: ±2.5%總量程
△接線方式：端子接線
△供應商家：新西德XIDE.APP
△輸出方式: 機械開關常開＋常閉(250VAC,3A)
△耐壓范圍: 16 bar
△平均損失: 0.08bar（流量*大時）
△環境溫度: -25…80℃
△供應商家：新西德XIDE.APP
△介質溫度: 0…90℃
△接口螺紋: G1”管螺紋
△防護等級: IP33
△供應商家：新西德XIDE.APP
△材料主體：不銹鋼，過程連接：黃銅，連接桿：黃銅，檔板：不銹鋼，密封：NBR，外殼：ABS
△產品重量: 0.55kg

1.型號示例：FB11-025HM
2.訂貨時請注明介質流向，介質種類，管徑及期望設定值。我們可在出廠時幫您完成設定。
3.若是黏性介質，請注明黏度，溫度及介質種類。
4.若是氣體介質，請注明壓力（表壓/絕壓),溫度及介質種類。

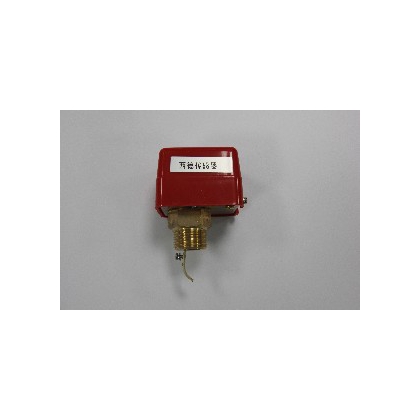

FB11型擋板式流量開關，又稱靶式流量開關，簡流量開關。
機械式，5種擋板，適用管道DN25…DN150，設定范圍20…1800L/min（水），
機械開關輸出(250VAC,3A)。適用多種介質，高可靠性。

結構及原理
擋板式流量開關是機械式流量開關的一種，也被稱之為靶式流量開關。當流體沖向葉片時，葉片擺動，
改變了磁鐵與簧片接觸器的相對位置，激發了接觸器使其閉合或斷開，一旦流體被中斷，葉片回到起始位置，
又一次激發簧片接觸器，兩磁鐵的相互排斥提供了流量開關復位所需的力，接觸器恢復到之前的狀態。內置微動觸發開關

特點
極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。
交貨時附有5種擋板，在大管徑低流速或管道未充滿時，用戶可根據現場情況靈活組合使用。同一種開關可用于多種管道。

應用
氣液兩用型，工業自動化/ 機械設備/空氣壓縮工業/制冷及空調適用于直徑≥25mm的管道
