項目名稱：帶行走壓鑄機

聯系電話：程工18611159956  趙工13146269433

關鍵詞：熱壓成型機/ 壓鑄/  壓機 /帶行走壓鑄機

一、項目簡介

  工藝目標：滿足多段、一段大尺寸光纖面板坯板的熔壓成型，確保光纖面板坯板的像畸變、光學性能和暗點等技術指標要求。 工作原理：將精密排列在模具的光學材料，在真空環境加熱到合適的溫度并進行保溫處理后，由壓機對模具均勻施加壓力，將精密排列的復合纖維進行真空熔合，加熱過程中確保各部分纖維的溫度均勻一致。

二：設備參數

     整體設備由壓力機、行走機構、軌道、電氣控制系統等組成，壓力機采用單柱龍門式結構，底座帶行走，齒輪齒條定位。壓力機采用單柱龍門式結構，底座帶行走，齒輪齒條定位。

主要包含以下三個系統。

1)控制系統：設備的控制核心, 根據使用要求，控制器采用西門子S7-1200系列PLC，配備Profinet/Profibus-DP工業總線模塊，與行走伺服機構及外圍通過Profinet/Profibus-DP工業網絡進行數據交換；對整機的邏輯運算、設備運行狀態、人機界面、安全防護等進行集中監控。

2)行走機構驅動系統：保證行走機構快速響應、精準定位、穩定運行。伺服傳動系統由伺服電機和伺服驅動器組成。伺服電機集成電機、編碼器、抱閘為一體，靜止時抱閘鎖定，能夠提供足夠的力矩，保持靜止?fàn)顟B(tài)；運行時抱閘釋放，伺服電機能夠精準且快速的響應運動命令；并且具備體積小，重量輕，慣量小，轉動平滑等優點。

3)壓機壓力控制和位移檢測：保證油壓精準閉環控制，保證位移精度。PLC通過控制比例積分閥進而控制液壓可變量供油泵，使壓力的供量可調，進而使壓頭下降速度可根據工藝要求或曲線實時做出調整。PLC通過模擬量正比控制油壓力輸出，同時在油壓系統中引入壓力檢測傳感器，首先壓力檢測數值可在觸摸屏實時顯示或通過工業總線傳輸至中控室；同時壓力檢測數值也傳遞至PLC，PLC內部通過邏輯算法控制油壓力輸出，實現油壓力閉環控制。油壓力閉環全自動控制保證油壓力控制快速響應、精確調節、平滑過渡

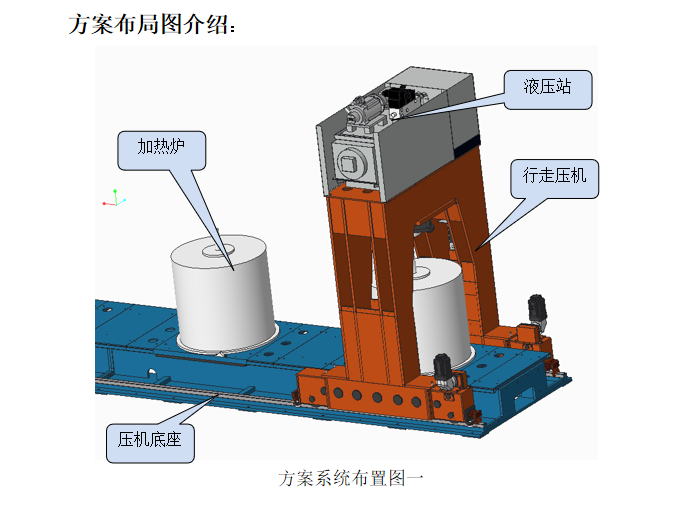

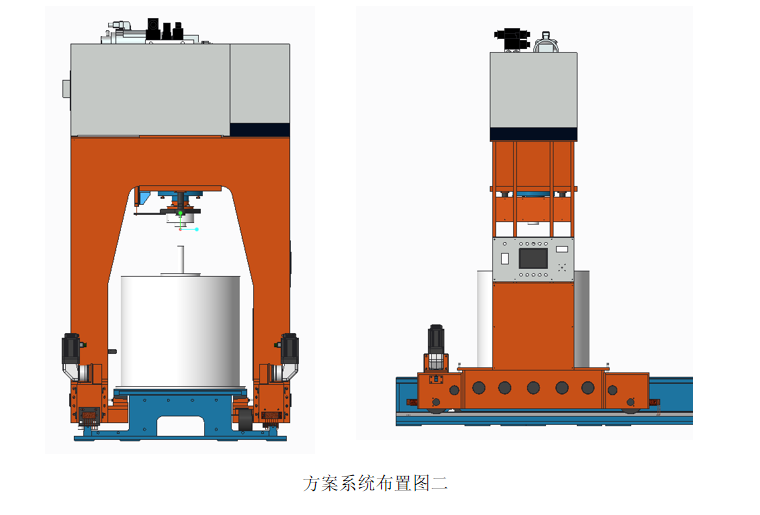

三、方案布局圖

項目要求：

 ①實現光學纖維的熱壓成型；

②按給定壓力曲線施壓，保證壓力曲線精度；

③實現壓機自動行走，自動定位，自動加壓、泄壓；

④具備行走處間隙補償能力，保證物料變形精度。

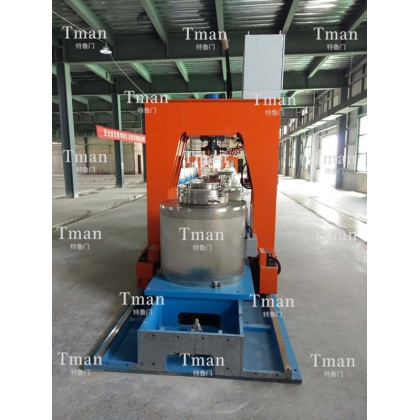

四、設備圖片
