弧形軌使用了精密交叉滾柱的低摩擦阻力、非循環類型的弧形運動軸承。主要使用于不改變旋轉中心位置的情況下，需要變化傾斜度時、需要正確的傾斜角時，以及需要高精度的光學機械或計量儀器等等。NB弧形軌RV型由擁有精密研磨加工的V槽的弧形軌道和配備了交叉滾柱的弧形滾柱保持器構成。精密滾柱作為滾動體使用，由于是非循環類型因此摩擦阻力的變動較少，可實現極摩擦阻力的弧形運動。

結構與特征：

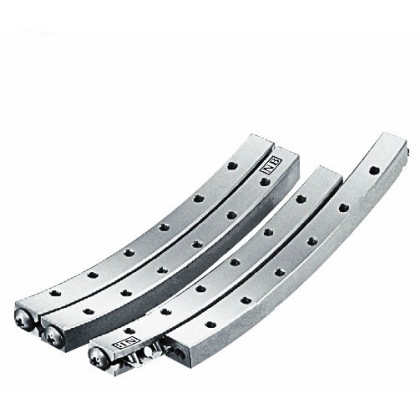

NB弧形軌RV型由擁有精密研磨加工的V槽的弧形軌道和配備了交叉滾柱的弧形滾柱保持器構成。精密滾柱作為滾動體使用，由于是非循環類型因此摩擦阻力的變動較少 ，可實現極低摩擦阻力的弧形運動。

低摩擦阻力微調：經過精密研磨加工且使用了弧形滾柱保持器，使得摩擦阻力極小，啟動摩擦和動摩擦幾乎沒有差異，因此，即便是微調也可正確移動，可實現高精度的弧形運動。
低噪音：弧形軌為非循環類型，因此由于循環部位造成的噪音一概沒有。且使用了弧形滾柱保持器，也不會發出滾動體之間的接觸噪音，可安靜操作。

高剛性·高負載容量：滾柱與鋼球相比，接觸面積大、彈性變形量少，同時由于是非循環類型，因此有效轉動體個數較多，使其擁有了高剛性、高負載容量這樣的特征。

RVF 型的精度：

弧形軌RVF的精度按照圖（右圖）所示方法， 通過對全長測量得到的4件尺寸相互差來表示。

額定壽命計算：

弧形軌的額定壽命按照以下算式計算。

L : 額定壽命（10 6 往復次數） θ : 旋轉角度　C : 基本動額定負荷 （N）

P : 作用負荷 （N） f T : 溫度系數　f W : 負荷系數

Lh : 壽命時間 （hr）
n 1 : 每分鐘搖動次數 （cpm）

※1套有四根弧形軌道、 兩根弧形滾柱保持器、 八個尾端螺釘。
