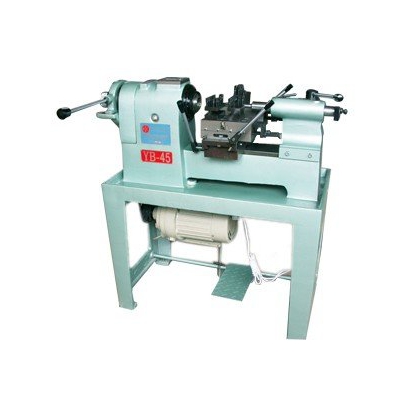

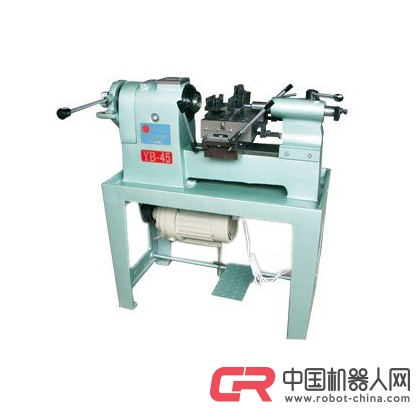

桌上車床規格有：15型、20型、25型、32型、45型、52型、60型、CNC自動車床。該產品特性：高速、精密、產量高、品質佳。鑄件采用HT250材料，并經過淬火處理，硬度為HRC 40-45，以確保產品穩定性、耐久性。床身軌道、拖板燕尾研磨，確保加工精度。
規格名稱SIZE/機型TYPE 15 型 20型 25型 32 型 45 型 52 型 60型
主軸
Spindle 主軸彈性夾頭夾料能力
Spindle copacity with collet chucking device 圓形
Bar stock φ15 φ20 φ25 φ32 φ45 φ52 φ60
四角形
Square(a/f)
(對邊距） 10 14 17 22 32 37 42
六角形
Hexagonal(a/f)
(對邊距） 13 17 21 27 38 45 51
回轉速度
Spindle speedsm,(r.p,m.) 1330
1910
2880 1025
1450
2051 1260
1520
1838 838
1190
1675 758
1060
1440 762
991
1293
1680 758
925
1215
1519
中心高
Height of centers 96 125 145 168 168 200 200
刀架滑板
Toll slides 主滑板行程（前）（后）
Main slide travel(Front)(Rear) 60 80 100 110 110 115 115
前副滑板行程
Front cross slide travel 55 65 70 70 70 85 85
前副滑板可傾角度
Setting angle for taper turming of front cross slide ±45° ±45° ±45° ±45° ±45° ±45° ±45°
后副滑板行程
Rear cross slide travel 55 65 70 70 70 85 85
尾架
Tool stock 尾軸鋟夾頭選擇
Tail Spindle chuck select B12(1-
10mm) B18(3-16mm) B16(1-13mm) B18(3-16mm) B18(3-16mm) B18(3-16mm) B18(3-16mm)
內孔斜度
Moss taper MT.NO1 MT.NO2 MT.NO2 MT.NO3 MT.NO3 MT.NO3 MT.NO3
尾軸行程
Maximum movement of tail stock 80 110 110 100 100 100 100
精密度Precisions
主軸錐面跳動
Main Spindle Nose Toleranck 小於0.02mm
≦0.02mm 小於0.02mm
≦0.02mm 小於0.02mm
≦0.02mm 小於0.02mm
≦0.02mm 小於0.02mm
≦0.02mm 小於0.02mm
≦0.02mm 小於0.02mm
≦0.02mm
主軸與尾軸同心度
Man Spindle & tail stock
Concentricity Tolerance 小於0.02mm
≦0.02mm 小於0.025mm
≦0.025mm 小於0.025mm
≦0.025mm 小於0.025mm
≦0.025mm 小於0.025mm
≦0.025mm 小於0.025mm
≦0.025mm 小於0.025mm
≦0.025mm
主軸與尾軸中心距
central distance between the
principal axis and tail axis 160 200 240 300 300 400 400
驅動馬達
Drive motor 三相電動馬達
Three phase motor 0.75HP-4 1HP-4 1HP-4 1.5HP-4 2HP-4 2.75HP-4 2.75HP-4
機體
Machine dimension 長×寬×高
Length×Width×Height 710×400×950 860×420×1010 900×450×1080 930×480
×1100 950×480
×1100 1120×560
×1165 1120×560
×1165
凈重
Net weight(kg) 160 310 350 380 400 550 580
裝箱尺寸
Dimensions of packing case 90×55×
110cm 104×63×
115cm 115×66×
122cm 115×66×
122cm 115×66×
122cm 132×74×
119cm 132×74×
119cm
