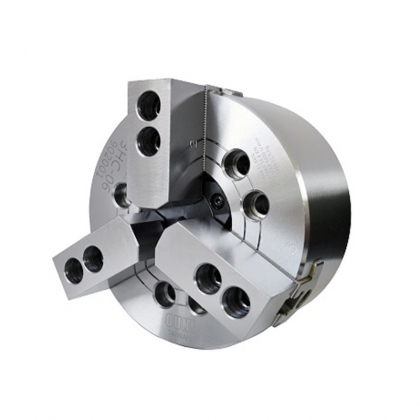

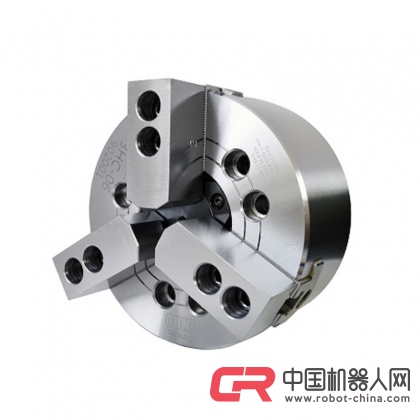

特點：1.楔形三爪大貫通孔徑；

      2.折動面均經硬化及精密研磨，並直接潤滑；

      3.高剛性結構及高夾持精度；

      4.F值為連結螺帽未車制螺牙時之孔徑；

      5.Hmax值為連結螺帽可車制螺牙之最大規(guī)格，但可依實際需求訂制。

型號   楔心行程  爪行程 最大夾持直徑 最小夾持直徑 最大油壓推力 最大夾持力    最高回轉數(shù)    1kg*㎡  重量  重量(kg) 通用回轉缸 最大使用壓力

   mm     mm     mm       mm       KN        KN      min-1(r.p.m)           (kg)  +3HA                 Mpa

3HC-04   10      5.4      110        7         13.7      28.4        8000        0.01     4             TR-428       2.6(26)

3HC-05    10       5.4 135          12         17.1        35.8          7000          0.02 6.7     7.5      TR-536         2.5(26)

3HC-06    12       5.5       168          15         21.5        56.8          6000          0.06      11.9    13.7     TR-646          2.3(23)

3HC-08    16       7.4       210          13         34.3        85.8          5000          0.18      22.5    25.4     TR-852          2.7(27)

3HC-08    16      7.4        210          13         34.3        85.8          5000          0.18      22.5    23.6      TR-852          2.7(27)

3HC-10    19      8.8        254          31         42.6        110.7         4200          0.33      34.5    41.5      TR-1075         2.9(29)

3HC-10    19      8.8        254          31         42.6        110.7         4200          0.33      34.5    40        TR-1075         2.9(29)
