公司基本資料信息
|
||||||||||||||||||||||||||||||||||
|
KabelSchlepp佳寶來拖鏈

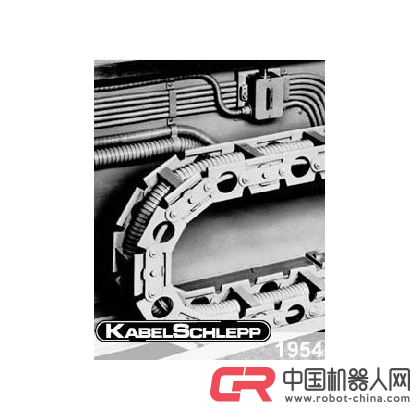

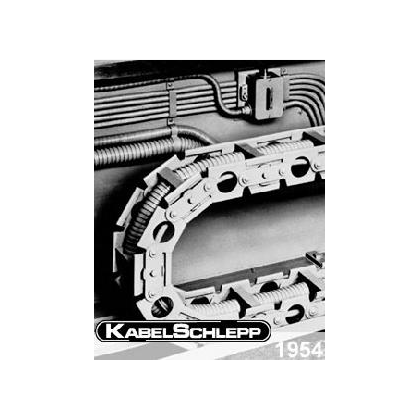

1953年，德國的Dr Gilbert Waninger教授發明了世界上條鋼制拖鏈。KABELSCHLEPP佳寶來公司的持有人Dr Waldrich認為拖鏈是一個全新的市場，可以創造巨大的需求，于1954年開始向市場推廣條拖鏈。
編輯摘要
現在條KABELSCHLEPP佳寶來原創的鋼制拖鏈樣板已經改進為形形的鋼制和塑料拖鏈，廣泛應用于很多領域。KABELSCHLEPP佳寶來公司又成功的創造了更多的：塑料拖鏈，輕便型拖鏈，3Ｄ拖鏈，無連接拖鏈。50'多年前的一個ＩＤＥＡ創造了現在的龐大市場。
.
拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。
拖鏈的使用早起源于德國，后來國內引用并創新結構。
現在的拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。
拖鏈，矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬于線纜防護產品，拖鏈分為鋼制拖鏈，塑料拖鏈。鋼制拖鏈由鋼鋁組合而成可以定做，塑料拖鏈又稱工程拖鏈，坦克鏈。
拖鏈根據使用環境和使用要求的不同分為橋式拖鏈，全封閉拖鏈，半封閉拖鏈三種。
（1）適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。 ?。?）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）拖鏈已被廣泛應用于數控機床、電子設備、消防機械設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。
具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
運行速度和加速度（具體速度、加速度視運行情況而定）。
運行壽命長。
塑料拖鏈的結構
（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。
塑料拖鏈的基本參數
（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
（3）運行速度和加速度（具體速度、加速度視運行情況而定）。
（4）運行壽命長。
工程拖鏈：外形美觀，重量輕，長度可任意自行調整。
拖鏈的用途和特點：
1、適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。
2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
1、拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。
2、相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。
3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。
4。另可提供分隔片，將鏈內空間按需要分隔開。
TL系鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
1. 拖鏈可適應大移動速度40米/分。
2．拖鏈在大移動速度時，噪聲聲壓級不大于68分貝。
3．拖鏈安全使用壽命不小于1 00萬次(往復)。
鋼制拖鏈規格
有45、65、95、125、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式
、感觀，把塑料拖鏈迎著太陽照射，如果能夠看到反射光線均勻無散光，則此拖鏈用料均勻、質地優良。
第二、觸摸，用手觸摸塑料拖鏈的各個棱角、表面處，如感覺到光滑不扎手，就此可判斷生產用的模具誤差范圍極小。
第三、搓，用木挫用力挫塑料拖鏈的表面，如果很快出現凹坑，并且掉下的碎屑呈顆料狀，則此拖鏈用的原料是下角料或回爐料做的，如果挫時非常費勁，出現凹坑，并且掉下的碎屑呈短絲狀，則可判斷此拖鏈用的原料里加入了高強度的玻纖等材料，使其耐磨性更高。
工程塑料拖鏈
用途和特點
（1）適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。 （2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。
拖鏈的結構
（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。
拖鏈的選用原則
內高:選擇內置電纜,油管,氣管,水管等中粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。
彎曲半徑:選擇內置電纜,油管,氣管,水管等中大的彎曲半徑作為參考值,并留有10%以上的空間。
拖鏈內置電纜,油管,氣管,水管的放置原則
應該留有15%的剩余空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生力。
直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。
在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等
|
|
|
|
|
|
|
|
