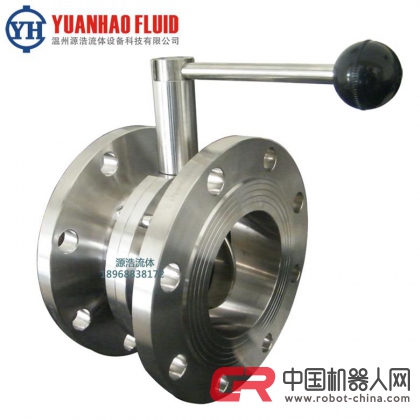

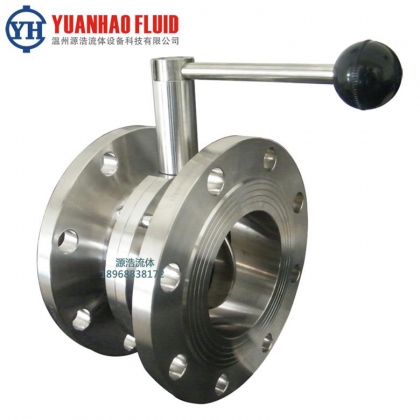

【名稱】衛生級焊接蝶閥衛生級不銹鋼焊接蝶閥食品級焊接蝶閥衛生級手動焊接蝶閥不銹耐醋酸焊接蝶閥
【包裝】紙箱/木箱
【連接】焊接螺紋快卡對夾法蘭
【材質】SUS304、SUS316L,鍛造
【規格】DIN標準：DN15—DN200；ISO標準：Ф19(0.75s)——Ф219（8.S）
【工作原理】衛生級焊接蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
【應用】專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。
【備注】所有衛生級閥門管件，與介質接觸部份均為鏡面拋光。蝶閥密封圈Ф63.5-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM)　　衛生級手動焊接蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。衛生級手動焊接蝶閥在開啟時，具有較小的流阻，當開啟在大約15°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍；衛生級手動焊接蝶閥閥板的運動帶有擦拭性，因而該焊接蝶閥可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。

產品說明

衛生級手動焊接蝶閥的密封：
衛生級手動焊接蝶閥的密封件材用三元乙丙（EPDM）。三元乙丙（EPDM）具有低密度高填充性、耐老化性、耐腐蝕性、耐水蒸氣性、耐過熱水性、搞粘接性。衛生級手動焊接蝶閥屬中線軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。閥門關閉時，通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封。
