| 上海臻辛機械設備有限公司滾輪齒條 |
| |
| 臻辛ZCIV零背隙滾輪齒條 |

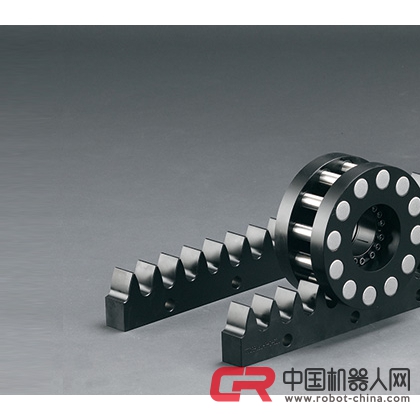

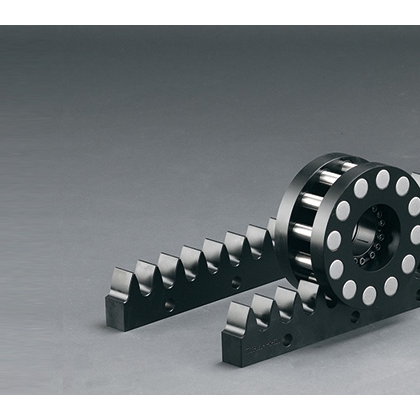

上海臻辛機械設備有限公司CRP零背隙滾輪齒條原理：
滾輪是由一定數量的滾子和滾輪架組裝而成，嚙合時滾子在齒條的齒面上滾動，極大地降低了嚙合時的摩擦，提高了嚙合精度，減少磨損；而齒條和齒圈的齒形是根據滾輪的滾動特性進行設計的，區別于通用齒條的漸開線形狀，能夠更好地和滾輪進行嚙合。 |
|
上海臻辛機械設備有限公司CRP零背隙滾輪齒條特性：
1、零背隙：滾輪和齒條（齒圈）嚙合時，可以實現零背隙，可以施加預壓力，
從而大大提高重復定位精度和傳動精度。
2、高精度：其傳動精度可以達到±0.02mm，重復定位精度可達±0.01mm，
轉角精度可達到±50秒。接近絲杠精度。
3、低噪音低振動，容許負載變數大，零載滿載沒有載差震動。
4、長距離傳動：由于齒條是可以拼接組裝的，與絲杠相比，其*大的優勢是可以
實現長距離的精密傳動，無限拼接，也可隨意指定的弧線設計。
5、長壽命：因采用滾動嚙合，所以磨損遠遠低于普通齒輪齒條，圓環齒條實現的角傳動。依然高精高扭矩。
6、超低摩擦與噪音，特殊齒型設計、低粉塵，適用于1000級潔凈室。
7、多種輸入形式，可搭配賽勁減速機使用。
CRP產品應用：滾輪齒條和滾輪齒圈的應用范圍非常廣，例如臺架裝載機、長距離機器人行走、同步進給、長行程機械設備、復式滾動頭、測量?jī)x、堆料機、清洗線、雙軸同步驅動、可自由設定的分度臺、機器人的旋轉、觀測機的驅動、水刀切割等都有廣泛應用。
|
 |
|
上海臻辛機械設備有限公司高精密研磨齒條
本網頁為產品綜合介紹，如需了解具體產品規格，請點擊進入如下頁面，下載產品樣本：
樣本下載
更詳細的產品和應用介紹，也可點擊進入如下頁面，閱讀有關技術文章：
滾輪導軌技術文章列表
齒輪齒條傳動技術文章列表
上海臻辛機械設備有限公司供應的ZCIV臻辛滾輪直線導軌和帶齒條滾輪導軌，可幫助您極大地提高生產效率：
1. 英國工廠擁有ISO9001和航空航天標準TS157認證，具有精良的生產制造工藝。
2. 先進的設備和加工工藝，可制造表面粗糙度為0.4um的精密滾輪導軌。
3. 精密滾輪軸承具有和主軸軸承同等的精度P4，有些精度指標更高至P2等級。
4. 滾輪導軌系統的最高線速度可超10m/s，最大加速度可達2個G，高速運行時噪音低。
滾輪直線導軌，又名直線滾輪導軌，簡稱為滾輪導軌；分為兩種：滾輪V型導軌
，滾輪方型導軌；導軌上可切出齒條，成為帶齒條導軌
。ZCIV臻辛滾輪導軌有如下四大產品系列：
一：GV3：普通載荷 滾輪直線導軌
具體導軌類型，請參考技術文章：GV3滾輪導軌類型
(可點擊進入).
滾輪導軌系統的摩擦系數為0.02，最大線速度可超10m/s。三種精度等級可供選擇：P1, P2和P3。GV3單根導軌長度可達6米；通過拼接，可得到超長行程。三種滑座規格可供選擇：標準滑座，超薄滑座和可垂直拆卸滑座。導軌水平放置，滑座的最大承載可達1噸?？商峁X條導軌，模數規格有0.7, 1.0, 1.5和2.0，齒輪齒條最大驅動力可達700N。
GV3滾輪導軌，通過T型導條或T型螺母，可方便并簡易地安裝固定在導軌鋁型材
上；詳細說明，請參考文章：導軌鋁型材應用二：和滾輪直線導軌配套使用
：
二：SL2：不銹鋼 滾輪直線導軌
在GV3的基礎上，ZCIV臻辛開發了不銹鋼材質的SL2滾輪導軌。SL2得到美國農業部USDA的認證，可以使用在食品機械中。根據V型導向原理，滾輪V形導軌和V型滾輪軸承
之間的滾動，不加潤滑油可正常運行；不銹鋼材質，使得SL2 V型導軌具有良好的抗腐蝕能力；從而在食品機械中得到了廣泛的應用。
三：HDS2：重載 滾輪直線導軌
具體導軌類型，請參考技術文章：HDS2滾輪導軌類型
(可點擊進入).
ZCIV臻辛 HDS2系列產品，在工廠自動化方面得到了極為廣泛的應用，比如和加工中心配套使用的自動上下料龍門系統，輪胎工廠的輪胎自動搬運系統等應用。兩種精度等級：普通級和精密級。HDS2單根導軌，最長可達4046mm； 通過拼接，可得到超長行程；V型導向原理使得拼接簡單容易。單個滑塊，徑向最大工作承載可達10噸。可提供一體式齒條導軌，直齒條，斜齒條或硬齒面齒條；直齒的模數有2.5, 3.0和5.0三種，斜齒的模數有2.5和4.0兩種。
HDS2滾輪導軌，不需要T型導條或T型螺母，可直接用螺栓安裝固定在重載導軌鋁型材上；詳細說明，請參考文章：導軌鋁型材應用二：和滾輪直線導軌配套使用
：
四：MHD：超重載 滾輪直線導軌
MHD滾輪導軌特別適合和物料搬運機器人配套使用。通過拼接，可得到超長行程；滾輪的密封性能良好，可終生免潤滑；可承受各個方向的力和翻轉力矩，作為機器人的第七軸
來使用，極大地拓展了機器人的工作范圍。在各大汽車制造廠中，得到了廣泛的應用。更詳細的說明，請參閱技術文章：超重載滾輪導軌
。
注：GV3, SL2, HDS2和MHD導軌，皆可提供帶齒條規格，稱為滾輪齒條導軌，請參閱技術文章：帶齒條導軌
：
ZCIV臻辛滾輪直線導軌系統的原理和優點，請瀏覽網頁：V型導向原理
，和參考如下說明：
- 1: ZCIV臻辛滾輪軸承是在ZCIV臻辛的英國工廠自己生產的，前身為RHP軸承廠，具有悠久的歷史和豐富的生產經驗。
- 2: ZCIV臻辛滾輪軸承的外圈，直接切出V型槽或者作為平滾動面；而不是在軸承上再套一個圈。同樣的尺寸，ZCIV臻辛滾輪軸承可承受更大的載荷。
- 3: ZCIV臻辛滾輪導軌具有不同精度等級可供選擇。可提供精磨導軌，表面粗糙度為N5。
- 4: 導軌表面和滾輪軸承外圈滾動面的硬度為HRC60，耐用，耐磨。
- 5: 和齒條配合的傳動齒輪，具有全面的規格可供選擇，請參閱文章：傳動齒輪應用-齒輪齒條傳動。
- 6: 具有豐富的滾輪導軌系統配件可供選擇：齒輪齒條潤滑裝置，導軌鎖緊裝置，V型導軌潤滑系統，淬硬齒輪，齒輪齒條驅動滑座等。
- 7: ZCIV臻辛應用廣泛：桁架機器人，自動上下料裝置，搬運碼垛機械手，超長行程機械手，在線檢測系統，自動化立體倉庫搬運系統等。
詳細的產品樣本，技術資料和3D模型，請聯系上海臻辛機械設備有限公司。
