PVC電纜料造粒機，GL75-180雙階式PVC電纜料造粒機組價格與配方（品牌）（圖）

供應(yīng)PVC廢舊電纜回收造粒機 交聯(lián)電纜料造粒機組配方

 首階為GLS-型高速同向雙螺桿擠出機,雙螺桿能讓聚錄乙烯樹脂和碳酸鈣粉料;DOP增塑劑;助劑更好的相容;塑化;分散。

第二階為GLD-系列單螺桿擠出機，單螺桿低速，低溫，弱剪切特性相結(jié)合，揚長避短，是當(dāng)今熱敏性，剪敏性物料高效配混改性的 機型。

70-H-PVC電纜料配方:PVC三型  75PHR--活性碳酸鈣 35PHR---DOP(增塑劑) 25PHR---環(huán)氧大豆油 3PHR --氯化石蠟 20PHR--穩(wěn)定劑 2.8PHR--硬質(zhì)酸 0.6PHR -- CPE 9PHR --- 石臘 1PHR

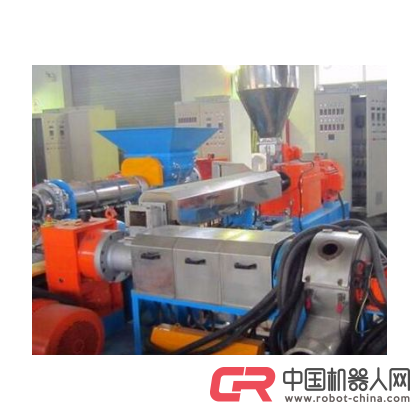

恭樂GL65-150 PV電纜料造粒機雙階式造粒機組：可加工的材料有PVC LSHF EVA CPE,XLPE

供應(yīng)PVC廢舊電纜回收造粒機 交聯(lián)電纜料造粒機組配方 的操作工藝：

1、將PVC物料投入高混機混煉后,經(jīng)螺旋上料機將粉狀物料投入GLS-上階平行雙螺桿擠出機

2、GLD-上階平行雙螺桿擠出機將物料混合均勻，溫度為140-160℃的狀態(tài)下完成塑化混煉、充分分散均勻。后擠出的混合物料成為熔融體（溫度在130-140℃），直接落入大口徑GLD-下階單螺桿擠出機

3、GLD－下階單螺桿擠出機將120℃的熔體，在低轉(zhuǎn)速、高壓和冷卻狀態(tài)下完成擠出造粒。擠出時溫度已降至120-140℃。這時才能完成風(fēng)冷模面熱切粒，而且保證在切粒過程中不粘粒。

4、風(fēng)冷模面熱切切下的粒子，經(jīng)過二級風(fēng)冷旋風(fēng)分離器的冷卻，粒子溫度降至35-40℃，再經(jīng)過風(fēng)冷加長振動篩，將粒子溫度降至室溫以便送入成品料倉進行包裝；

PVC料耐溫等級 重要的指標(biāo)。PVC電纜料除熱老化外，熱失重也是一項重要的溫度等級評定指標(biāo)。它的好壞可說明某溫度等級的PVC電纜料中所用的原材料是否適用于該溫度等級。若失重量過大則說明材料在使用溫度下助劑易析出揮發(fā)，材料易變硬變脆而失去原有性能。如果90℃的PVC料熱失重只能滿足70℃PVC料的失重量要求，那么90℃料就無從談及90℃。 200℃熱穩(wěn)定時間——耐熱、耐高溫的能力穩(wěn)定時間差，材料在高溫加工時容易產(chǎn)生焦料，擠出時容易產(chǎn)生氣泡，材料經(jīng)過擠出后老化性能嚴(yán)重變差。 比重:標(biāo)準(zhǔn)無統(tǒng)一明確規(guī)定的指標(biāo)，它與產(chǎn)品的質(zhì)量和成本密切相關(guān)適宜的填充是為了使PVC電纜料獲得標(biāo)準(zhǔn)或客戶所要求的性能。過度的填充則是為了降低成本，同時會使材料機械性能等嚴(yán)重下降、容易撕裂、電纜容易開裂。

PVC電纜料有好多廠家生產(chǎn)的PVC電纜料在押出線是會出現(xiàn)；表面沒有亮度；表面有細小疙瘩；表面有魚鱗是；有的押出線線的切面有氣孔；出現(xiàn)以上問題就是生產(chǎn)PVC料的機器沒有調(diào)好；也有是做PVC料的機器沒有選好；現(xiàn)在做PVC電纜料機器比較好的就選用蘇州恭樂雙階造粒機組；這種機器生產(chǎn)產(chǎn)量高,塑化分散好

 供應(yīng)PVC廢舊電纜回收造粒機 交聯(lián)電纜料造粒機組配方
