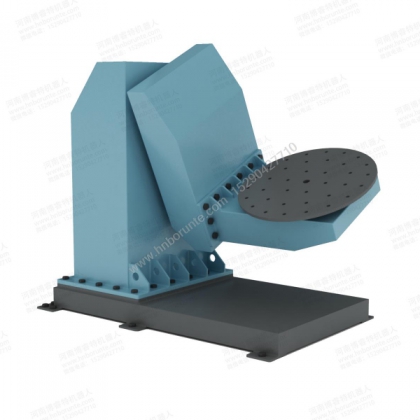

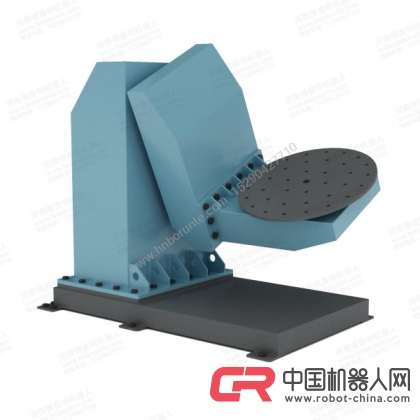

雙軸C型變位機主要由主座尾座和第一軸座以及工作盤組成，采用伺服電機驅動以及RV精密減速機傳動組成。主體結構采用板材焊接制作而成。工作盤表面加工有安裝定位工裝的標準螺紋孔，并進行發黑防銹處理。采用黃銅作為導電機構，可以起到良好的導電效果。配備快速接頭連接電器機構，方便現場安裝及管理。
運行機構采用交流伺服電機配合RV精密減速機作為動力機構，可以確保回轉穩定性，定位的精準性，使用耐久性，以及降低故障率。
適用于旋轉同時翻轉工件的變位工作，針對復雜工件進行全方位旋轉變化角度；雙軸變位機聯動機器人系統可以對復雜焊縫，始終保持最佳焊接角度，以及連續勻速焊接，達到最佳焊接質量以及焊接效率，從而提高產品質量和生產效率。
|
項目/型號 |
DSL-2 |
DSL-5 |
DSL-10 |
DSL-20 |
DSL-30 |
|
額定負載 |
200kg |
500kg |
1000kg |
2000kg |
3000kg |
|
變位回轉直徑 |
R460mm |
R500mm |
R600mm |
R800mm |
R1000mm |
|
第一軸回轉角度 |
±180° |
±180° |
±180° |
±180° |
±180° |
|
第二軸翻轉角度 |
±360° |
±360° |
±360° |
±360° |
±360° |
|
第一軸額定回轉速 |
70°/S |
50°/S |
50°/S |
20°/S |
20°/S |
|
第二軸額定翻轉速 |
70°/S |
70°/S |
50°/S |
50°/S |
50°/S |
|
重復定位精度 |
±0.1mm |
±0.1mm |
±0.1mm |
±0.1mm |
±0.1mm |
|
變位回轉盤 |
R460mm |
R500mm |
R600mm |
R800mm |
R1000mm |
|
換位軸心高度 |
870mm |
970mm |
1020mm |
1190mm |
1365mm |
|
回轉盤高度 |
545mm |
620mm |
690mm |
770mm |
925mm |
|
最大轉動高度 |
1430mm |
1610mm |
1700mm |
1980mm |
2300mm |
|
供電等級 |
三相200V ±10% 50HZ |
三相200V ±10% 50HZ |
三相200V ±10% 50HZ |
三相200V ±10% 50HZ |
三相200V ±10% 50HZ |
|
絕緣等級 |
H |
H |
H |
H |
H |
|
變位機外形尺寸 |
1205×720×1120 (L×B×Hmm) |
1350×820×1230 (L×B×Hmm) |
1550×930×1320 (L×B×Hmm) |
1895×1090×1490 (L×B×Hmm) |
2235×1260×1690 (L×B×Hmm) |
|
|
|
|
|
|
|
|
