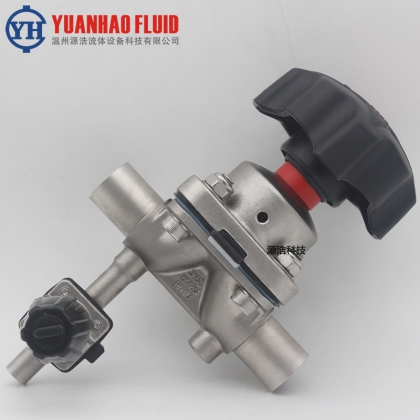

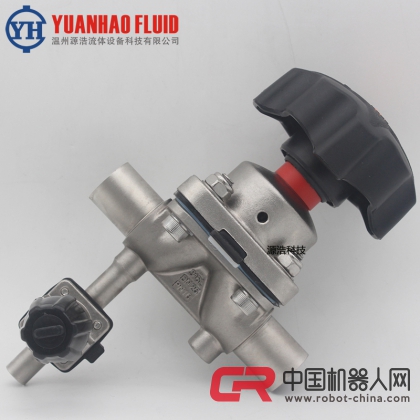

應用  隔膜閥手動或氣動操作，專門應用于制藥工業中的衛生和無菌過程。

該閥門非常適用于流體控制和開/關的任務。

工作原理  膜片提供閥體密封和閥座密封。里面沒有路徑通到外部環境，所以該閥門適用于無菌過程。

當閥門關閉時，支撐膜片的壓力墊朝閥體上的密封面移動。當壓力板移動時,膜片彎曲，被迫推向閥體中心的閥座區域，因此關閉了通向閥體的流體路徑。

閥體和壓力板的相互關系，防止了膜片的擠壓。

該閥門可以手動也可以氣動操作，也可以通過控制器和電磁閥控制。

技術規格    最大壓力10bar( 145 PSI )

最大工作溫度-10℃+120℃(EPDM)-14°F +248°F( +140℃ (SIP,30)284°F)

認證:PED 97/23 EC

設計和特點  該隔膜閥同其他閥門設計相比，該閥門有著優越的流量特點。更容易清潔，很好的處理帶顆粒的物料，在流量控制的應用上.氣穴現象也更少些。

迷你型隔膜閥規格: 1/4" 3/8"  1/2"3/4"             隔膜閩規格:1" 1 14" 1.5" 2"2.5"3" 4"

適用于CIP/SIP

和物料接觸部分AISI 316L                                  其他不銹鋼部分AISI 304

內表面處理 亮光Ra ≤ 0.5μm                            外表面處理亞光/亮光

選項

連接(標準)?？ü?、焊接、螺紋、DIN SMS IDF ISO 3A BPE

閥體結構: 直通、三通、U型

膜片材料：EPDM，SILICON（硅膠）VITON(氟膠) EPDM +PTFE(雙層膜片)符合FDA

177.2600
