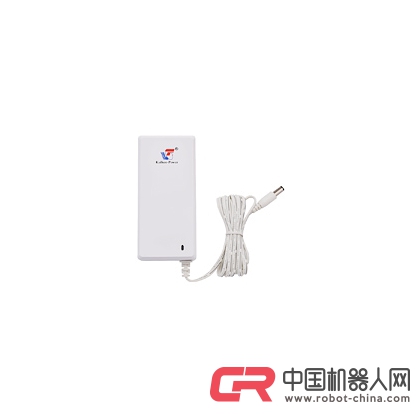

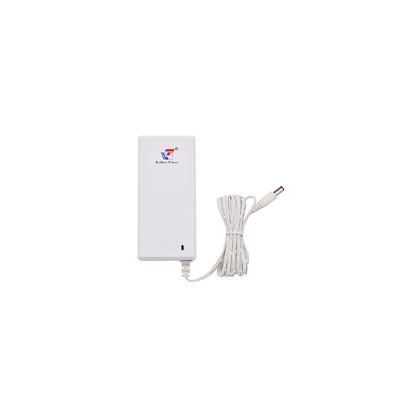

電源適配器的干擾及解決方法

根據電磁兼容性產生的要素，解決電源適配器的電磁兼容性可從三個方面入手：

1）減小干擾源產生的干擾信號

2）切斷干擾信號的傳播途徑

3）增強受干擾體的抗干擾能力

對電源適配器產生的對外干擾，如電源線諧波電流、電源線傳導干擾、電磁場輻射干擾等，只能用減小干擾的方法來解決。一方面，可以增強輸入/輸出濾波電路的設計，改善有源功率因數補償（APFC）電路的性能，減小開關管及整流、續流二極管的電壓、電流變化率，采用各種軟開關電路拓補結構及控制方式等；另一方面，加強機殼的屏蔽效果，改善機殼的縫隙泄露，并進行良好的接地處理。

對外部的抗干擾能力，如浪涌、雷擊，應優化交流輸入及直流輸出端口的防雷能力。對雷擊可采用氧化鋅壓敏電阻與氣體放電管等的組合方法來解決。對于靜電放電，采用TVS管及相應的接地保護，加大小信號電路與機殼等的距離，或選用具有抗靜電干擾的器件來解決。減小電源適配器的內部干擾，應從以下幾個方面入手：注意數字電路與模擬電路單點接地，大電流電路與小電流特別是電流、電壓取樣電路的單點接地，以減小共阻干擾、減小地環的影響；布線時注意相鄰線間的間距及信號性質，避免產生串?dāng)_；減小地線阻抗；減小高壓大電流線路特別是變壓器原邊與開關管、電源濾波電容電路所包圍的面積；減小輸出整流電路及續流二極管電路與直流濾波電路所包圍的面積；減小變壓器的漏電感、濾波電容的分布電容；采用諧振頻率高的濾波電容器等。

在傳播途徑方面，適當?shù)脑黾痈呖垢蓴_能力的TUS及高頻電容、鐵氧體磁珠等元器件，以提高小信號電路的抗干擾能力；與機殼距離較近的小信號電路，應加適當?shù)慕^緣耐壓處理等；功率器件的散熱器、主變壓器的電磁屏蔽層要適當接地；各控制單元間的大面積接地用接地板屏蔽；在整流器的機架上，要考慮各整流器間電磁耦合、整機地線布置等，以改善電源適配器內部工作的穩定性。
