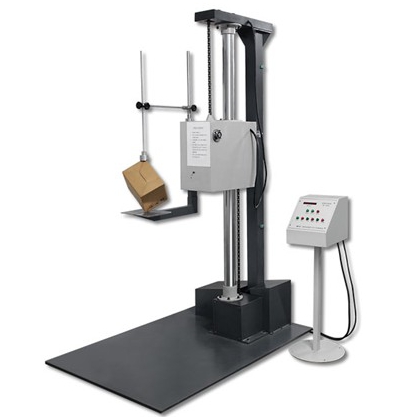

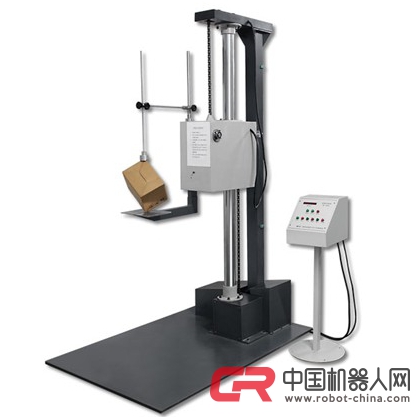

YN-SZ-107 包裝箱單翼跌落試驗機測試產品包裝后,受到墜落時之受損情況,及評估電子組件在搬動時受落下之耐沖擊強度,包裝容器之凌角、面均可測試；

1、跌落高度：300-1800MM（單翼）

2、試件最大重量：100Kg；

3、試件最大尺寸：800*800*1000mm；

4、沖擊面板尺寸：1700*1200*14MM；

5、電機功率：1.85kw

6、試驗臺外形尺寸：1700*1200*2315mm；

7、跌落誤差：±5mm；

8、跌落平面誤差<1°

9、高度顯示采用高精度編碼器感應

10.  夾環口徑：  上環Dia. 31.7mm,下環Dia. 31.75mm

11.輔助設備：   菱角菱線支援桿

12 .跌落方式：   電磁式瞬間自由落體

13、電源：AC 200~240V 50~60HZ 10A

1、跌落高度可自由控制，如設定500mm，就到500mm自動停機，跌落范圍：300-1800mm任意設置。

適用于包裝箱，紙桶，集裝袋，塑膠容器

YN-SZ-107 包裝箱單翼跌落試驗機主配件產地：

1、主電機：臺灣天力

2、復 位  電 機：臺灣天力

3、高度控制儀表：我司自己開發

4、主柱：外購鋼材，經外圓磨加工，外表鍍鉻，永不生銹 ，

5、落地式電控箱：我司自己研制，使用方便

6、電器：歐姆龍

7、鏈條：臺灣ST

8、皮帶：臺灣榮豐

9、減速機：臺灣利茗

10、編碼器：韓國奧通米克斯

YN-SZ-107 包裝箱單翼跌落試驗機測試方法：

     1.面的測試：紙箱六面各作一次試驗。

2.棱線的測試：紙箱的三種不同棱線各作一次試驗。

3.棱角的測試：紙箱的任一棱角作一次試驗。

4.箱包類測試方法必須另外參考相關廠商所制定標準。

YN-SZ-107 包裝箱單翼跌落試驗機結構：

1．落下原理：采用電磁式使臺面瞬間脫離測試物成自由落體。

2．高度調整：采用輸入方式及馬達帶動臺面上升或下降來調整試驗高度，并設有高度尺對照。

3．設有棱角、棱線輔助支持裝置以利試驗的操作。

YN-SZ-107 包裝箱單翼跌落試驗機安裝：

1．使用電源：AC -220V  50~60HZ  10A

2．將本機臺平置于地面上，需留有兩臺面張開的最大空間，

3．測試中人員遠離周圍以策安全。

4．使用前先用水平儀調整底座水平。

YN-SZ-107 包裝箱單翼跌落試驗機操作說明：

1.將臺面由外側翻向上，置于內部中央位置。

2.啟動電源鍵（ON），電源指示燈亮

3.將測試物置于臺面上。

4.首先輸入高度啟動上升鍵或下降鍵調整試驗高度。

5.啟動落下控制鍵，單翼臺面瞬間擺下被試驗物立即自由落下。

6.欲做棱角測試時，將單翼放下，再松開固定標，拉出輔助翼，

7.每一件測試物需作一角三棱六面試驗。

8.試驗后按電源關閉鍵，取出試品檢查有無受損。

落下速度計算：僅供參考用   此項試驗為一種自由落體試驗，其公式如下：

   V= V0 +gt

   H= V0t+1/2gt2

   V2 =V02+2gh

g：表示重力加速度其值=980cm/sec2

                     =9.8m/sec2

YN-SZ-107 包裝箱單翼跌落試驗機保養及注意事項：

1、 本機放置應避免在人多或走道旁，以免誤傷人員。

2、 工作時，機器工作扇面(警戒線)1.5米處嚴禁站人。

2、試驗后請將臺面雙冀自然垂下。

3、螺桿應常上高溫黃油潤滑。

4、本機若發生故障請即通知本公司。

5、測試物最大體積：80*80*100cm（D*M*H）
