器簡介:

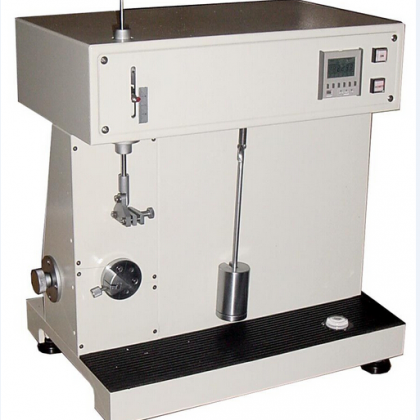

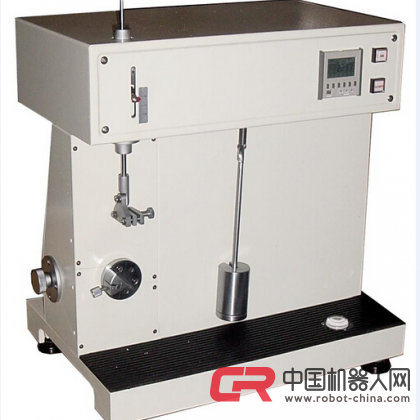

YN-MIT耐折強(qiáng)度試驗(yàn)儀本機(jī)專門檢測紙及紙板之耐折強(qiáng)度，試法是將試片兩端固定于機(jī)上，下夾具施與所須之荷重，使試片承受一定之張力，下夾具在試片垂直狀態(tài)下向左右兩邊往復(fù)彎折試樣，彎折角度為135度，直到折斷試片，并自動(dòng)計(jì)數(shù)。

YN-MIT耐折強(qiáng)度試驗(yàn)儀設(shè)計(jì)標(biāo)準(zhǔn):

TAPPI-T423PM，ASTM-D2176，JIS-P8115，GB/T2679-5，GB/T 450 紙和紙板試樣的采取

GB/T 10739 紙漿、紙和紙板試樣處理和試驗(yàn)的標(biāo)準(zhǔn)大氣

YN-MIT耐折強(qiáng)度試驗(yàn)儀主要技術(shù)參數(shù)：
試 樣: 15×150mm
荷重方式：彈簧調(diào)整式
計(jì) 數(shù) 器：LCD ， 0～999,999
體 積：480×280×450mm
重 量：45kg
電 源：1 ∮ ,AC220V,2.6A

YN-MIT耐折強(qiáng)度試驗(yàn)儀符合要求:

1、可調(diào)節(jié)彈簧張力的夾頭，彈簧張力4.91-14.72N。每加9.81N 的張力，彈簧壓縮至少17mm。

2、折疊角度135°+2º，折疊速度175+10 次/min。

3、折疊頭的寬度為19+1mm，折口的圓弧半徑0.38+0.02mm。

4、折疊頭夾縫的距離為0.25、0.50、0.75、1.00mm。

5、折疊頭旋轉(zhuǎn)偏心引起的張力變化不大于0.343N(35gf)。

6、彈簧張力桿摩擦力不大于0.245N(25gf)。

7、儀器各折疊頭應(yīng)和主機(jī)進(jìn)行精密的配合，不得偏斜錯(cuò)位。

YN-MIT耐折強(qiáng)度試驗(yàn)儀取樣及處理:

按GB/T450 規(guī)定取樣，把所取試樣放在符合GB/T10739 規(guī)定的大氣條件下處理平衡后切取寬15+0.1mm，長度不小于140mm 的縱、橫向試樣至少各10 條，并在該標(biāo)準(zhǔn)大氣條件下進(jìn)行試驗(yàn)。

YN-MIT耐折強(qiáng)度試驗(yàn)儀試驗(yàn)步驟：

校準(zhǔn)儀器水平，調(diào)節(jié)所需的彈簧張力并固定。常規(guī)試驗(yàn)選用9.81N 彈簧張力，根據(jù)要求也可采用4.91N 或14.72N 彈簧張力。選擇試樣厚度所需的折疊夾頭。將試樣垂直地夾緊于折疊頭兩夾具間，松開彈簧固定螺絲，觀察彈簧張力指針是否在所需的位置上，如有位差再重新調(diào)整。啟動(dòng)儀器，開始往復(fù)折疊至試樣折斷。應(yīng)注意一半試樣先向正面折疊。讀取折斷時(shí)計(jì)數(shù)器的指示值。計(jì)數(shù)器清零，進(jìn)行下一試驗(yàn)。

重復(fù)上面的試驗(yàn)程序，縱橫向各測試10 條試樣。
