在實際系統中，同一個車間里分布多臺PLC，用觸摸屏集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大耽誤工期，這種情況下比較適合采用無線通信方式。
本方案以MCGS觸摸屏和2臺三菱FX5u PLC為例，介紹觸摸屏與多臺 PLC的無線以太網通信實現過程。在本方案中采用了三菱PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。
一、方案概述
本方案中，用戶無需更改網絡參數和原有程序，通過西安達泰日系PLC無線通訊終端-- DTD419MB，即可直接替換觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現EtherNet/IP協議下無線以太網通訊。
無線網絡圖 ▼
無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，三菱無線通訊模塊，無線網關，網口無線通信模塊
二、測試設備與參數
● 三菱PLC型號：FX5u × 2臺
● 觸摸屏：MCGS-TPC7031KT × 1臺
● 達泰日系PLC無線通訊終端——DTD419MB × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 通訊協議：EtherNet/IP協議
● 供電：12-24VDC
● 傳輸距離：100米，1KM

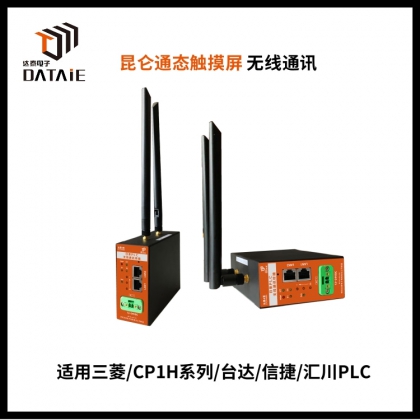

三、達泰日系PLC無線通訊終端--DTD419M
達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，三菱無線通訊模塊，無線網關，網口無線通信模塊
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網；
◆ 支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議；
◆ 全數字無線加密傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
四、接線方式
1. 觸摸屏與DTD419MB接線
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入MCGS觸摸屏的RJ45接口。
2. PLC與DTD419MB接線
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入FX5u的RJ45接口。
五、觸摸屏配置
1.文件-新建工程
2.設備窗口-設備工具箱-通用TCP/IP設備-FX5_ ETHERNET
3.設置IP地址和端口號
4.每臺設備的變量的添加
5.畫面制作
無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，三菱無線通訊模塊，無線網關，網口無線通信模塊
六、PLC簡單配置
1. 新建工程
2. 設置協議端口號
選擇SLMP連接設備左鍵拖動到下面，設置協議 端口號。要和觸摸屏一致
3. 簡單程序編寫
用M點驅動響應的Y點輸出
4. 程序下載
2臺PLC的IP分別設置192.168.2.14和192.168.2.15
將程序下載到PLC
七、PLC程序的下載
1. 用觸摸屏的M點按鈕控制PLC對應的Y點，同時在觸摸屏上監測Y點輸出。
2. 給PLC的X點輸入信號，看觸摸屏是否有監測到相應點的信號。
