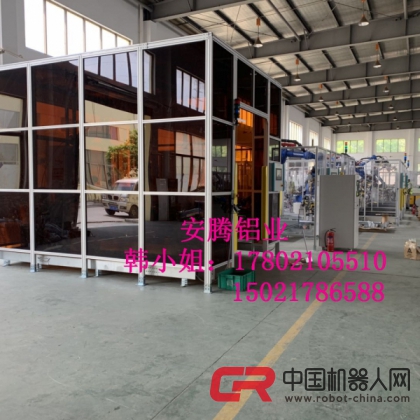

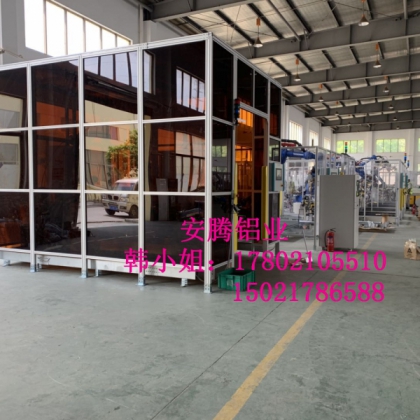

弧焊房技術要求

   1、 弧焊房加工外形尺寸總高H4000mm 總長L12000mm 總寬W9000mm整體承重橫梁均采用4080鋁型材拼接而成，拼接以后的立柱為80*80鋁型材，

1：為加強弧焊房整體穩固性，整體采用鋼構作為主體結構：卷簾門兩邊采用8080鋁型材作為立柱,圖紙

紅色為鋼結構材料尺寸為：150*150：

  2：片與片之間采用一字連接板拼接而成:

3:移門整體采用紅色亞克力封閉，進出口采用紅色透明軟簾,進出口尺寸為2400*3000,整體板材采用

5mm紅色亞克力封閉。

4：弧焊房兩邊各預留一扇安全維修進出門，尺寸為：920*1930.

2、弧焊房主體承重框架用150*150鋼構加工連接而成，有效保證整個框架的承重與牢固，在寬度9000mm的方向居中留兩個尺寸寬*高為：2400*3000的進出口，以便安裝卷簾門，卷簾門由甲方自行提供。

3、

3、房頂為每3米一檔一個鋼構加強梁固定，頂部整體型材均采用4040鋁型材， 既保證穩固又節約成本。每個規格為3000*1000/片*36片拼接覆蓋而成。頂部與房子立柱為模塊化單獨結構，用80*80一片式連接板互相連接而成。便于后期安裝與拆卸。

4、弧焊房兩側右下方部分（避開卷簾門）均有一扇高度1940mm寬度1000mm的維修門組成，兩側對稱。門帶有把手與合頁，上下方各有一處門吸，保證門開啟以及關閉時的安全性。

4、弧焊房板全部采用5mm厚紅色（透光）PC耐力板（防阻燃材質），用大嵌條安全有效美觀的嵌在鋁型材里面，弧焊房與地面連接是用80*80地腳座，因現場可能會有線槽的情況下，弧焊房整體底部應留有200-300mm的離地空隙，地腳與型材緊固后在與地面用4個膨脹螺栓與里面連接。各模組連接塊之間用一字連接條，連接板，或角件連接，保證堅固美觀。

5、保證弧焊房牢固美觀，出現任何坍塌，著火等事件由供方承擔責任。
