RV-E型號同樣有帶式和皮帶輪式設計可選。請致電納博特斯克獲取更多信息。

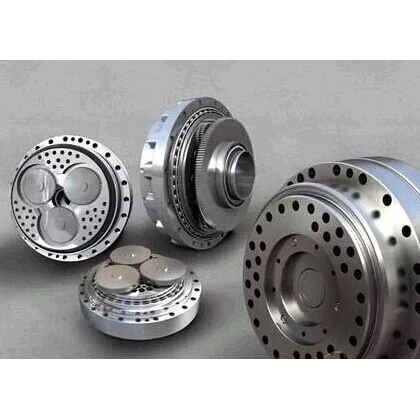

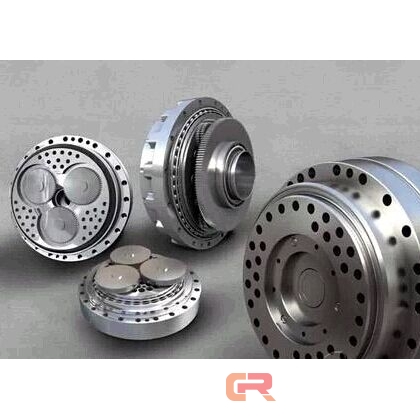

納博特斯克減速器包含一個專利的兩級減速設計，可提供更大扭矩，以及在保證高精密度和輕量的前提下提供高減速比和高耐沖擊荷載能力。RV使用滾動接觸部件以擺線設計的獨特針齒和RV齒輪結構減少磨損、延長使用壽命、降低背隙，使其比傳統的減速機具有更強的耐沖擊能力，并進一步降低背隙。減速器同樣搭載了一套大型內角軸承，以實現更大的負荷能力，以便減少外部支撐設備的需求——從而減少了設計時間和安裝成本。
實際對稱齒輪設計以及滾珠軸承支撐的所有軸，均保證使用期內的恒定性能，并允許在短時間內峰值達到額定扭矩的5倍（比如，緊急停止時）。
 |
1、集成式角軸承增加了減速機的剛度，并實現了減速機支持更大外部負荷的能力。因此減少了外 部支撐設備的需求，降低了所需的零件數，增加了可靠性并且降低了總成本。 2、擺線齒輪和針齒的百分之百的持續嚙合設計，可實現較大沖擊負載能力以及較小齒隙，因?yàn)榱?br style="word-break: break-all;" /> 被均勻分散到了整個減速機齒輪。 3、專利的兩級減速機制降低了震動，因?yàn)閮蓚€(gè)擺線齒輪在以較低的速度旋轉，同時縮小了的輸入 軸尺寸降低了慣量。只需簡單地改變第一階段平齒輪組合即可獲得各種各樣的減速比。 4、減速器內全部使用滾動接觸部件有益于實現優異的啟動效率；降低磨損獲得更長使用壽命并減 小齒隙。 |
產品的實際精度要高于樣本資料描述的輸入輸出軸之間的角傳輸誤差。
測量方法：輸入齒輪為定值，將額定轉矩帶入雙向輸出軸并測得彈性。在零負荷下（靜點），最高和最低邊界曲線圖之前，距離三角滯后回線面積是最大1弧分。
| |
|
RV-E系列減速機:規格
| 型號 | A Ø 英寸 (mm) | B Ø 英寸 (mm) | C Ø 英寸 (mm) | D Ø 英寸 (mm) | E 英寸 (mm) | F 英寸 (mm) | G 英寸 (mm) | H 英寸 (mm) | I 英寸 (mm) | J 英寸 (mm) | K 英寸 (mm) | L Ø 英寸 (mm) | M Ø 英寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 4.80 (122) | 4.06 (103) | 3.39 (86) | 1.02 (26) | 2.09 (53) | 0.94 (24) | 0.47 (12) | 0.67 (17 | 0.31 (8) | 0.16 (4) | 0.31 (8) | 3.07 (78) | 4.06 (103) |
| 20 | 5.71 (145) | 4.88 (124) | 4.13 (105) | 1.26 (32) | 2.56 (65) | 1.18 (30) | 0.79 (20) | 0.59 (15) | 0.31 (8) | 0.22 (5.5) | 0.39 (10) | 3.62 (92) | 4.84 (123) |
| 40 | 7.48 (190) | 6.30 (160) | 5.31 (135) | 1.97 (50) | 2.99 (76) | 1.22 (31) | 0.94 (24) | 0.83 (21) | 0.51 (13) | 0.28 (7) | 0.39 (10) | 4.86 (123.5) | 6.30 (160) |
| 80 | 8.74 (222) | 7.48 (190) | 6.30 (160) | 2.44 (62) | 3.31 (84) | 1.89 (48) | 0.59 (15) | 0.83 (21) | 0.47 (12) | 0.43 (11) | 0.39 (10) | 5.51 (140) | 7.48 (190) |
| 110 | 9.61 (244) | 8.19 (208) | 7.17 (182) | 3.15 (80) | 3.64 (92.5) | 2.64 (67) | 0.75 (19) | 0.26 (6.5) | --- | 0.55 (14) | 0.59 (15) | 6.06 (154) | --- |
| 160 | 11.02 (280) | 9.45 (240) | 8.03 (204) | 4.33 (110) | 4.09 (104) | 2.70 (68.5) | 0.98 (25) | 0.41 (10.5) | --- | 0.31 (8) | 0.59 (15) | 7.01 (178) | --- |
| 320 | 12.80 (325) | 11.18 (284) | 9.65 (245) | 5.12 (130) | 4.92 (125) | 3.13 (79.5) | 1.18 (30) | 0.61 (15.5) | --- | 0.31 (8) | 0.79 (20) | 8.43 (214) | -- |
| 450 | 14.57 (370) | 12.91 (328) | 10.83 (275) | 6.06 (154) | 5.51 (140) | 3.31 (84) | 1.50 (38) | 0.71 (18) | --- | 0.31 (8) | 0.79 (20) | 9.76 (248) | --- |
| 700EL | 22.44 (570) | 17.56 (446) | 13.78 (350) | --- | 7.24 (184) | 1.77 (45) | 2.87 (73) | 2.60 (66) | 0.28 (7) | --- | 0.28 (7) | --- | 19.92 (506) |
| RV-E系列 | 速比值 | 額定轉速 | 啟動、停止容許轉速 | 最大容許轉矩 | 容許力矩 | 瞬時最大容許力矩 | 載荷 | 扭轉剛度 | 齒隙 | 額定輸出轉速 | 最大輸出速度 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:R | 扭矩 | 扭矩（最大扭矩） | 扭矩（最大扭矩） | 扭矩（最大扭矩） | 扭矩（最大扭矩） | 扭矩 (N) | 扭矩/分（最大扭矩/分） | 分 | 每分鐘轉速 | 轉/分 | 扭矩 | |
| 6E | 31-103 | 514 (58) | 1,036 (117) | 2,604 (294) | 1,736 (196) | 3,472 (392) | 331 (1,470) | 177 (20) | 1.5 | 30 | 100 | 5.5 (2.5) |
| 20E | 57-161 | 1,479 (167) | 3,649 (412) | 7,378 (833) | 7,812 (882) | 15,623 (1,764) | 882 (3,920) | 434 (49) | 1 | 15 | 75 | 9.7 (4.4) |
| 40E | 57-153 | 3,649 (412) | 9,113 (1,029) | 18,227 (2,058) | 14,755 (1,666) | 29,510 (3,332) | 1,168 (5,194) | 957 (108) | 1 | 15 | 70 | 20.9 (9.5) |
| 80E | 57-153 | 6,944 (784) | 17,359 (1,960) | 34,718 (3,920) | 19,095 (2,156) | 38,190 (4,312) | 1,764 (7,840) | 1,736 (196) | 1 | 15 | 70 | 28.0 (12.7) |
| 110E | 81-175.28 | 9,547 (1,078) | 23,869 (2,695) | 47,737 (5,390) | 26,038 (2,940) | 52,077 (5,880) | 2,425 (10,780) | 2,604 (294) | 1 | 5 | 50 | 39.7 (18) |
| 160E | 81-171 | 13,887 (1,568) | 34,718 (3,920) | 69,436 (7,840) | 34,718 (3,920) | 67,436 (7,840) | 3,307 (14,700) | 3,472 (392) | 1 | 15 | 45 | 61.6 (28) |
| 320E | 81-185 | 27,774 (3,136) | 69,436 (7,840) | 138,872 (15,680) | 62,492 (7,056) | 124,984 (14,112) | 4,409 (19,600) | 8,679 (980) | 1 | 15 | 35 | 103.4 (47) |
| 450E | 81-192.4 | 39,058 (4,410) | 97,644 (11,025) | 195,288 (22,050) | 78,115 (8,820) | 156,230 (17,640) | 5,511 (24,500) | 10,415 (1,176) | 1 | 15 | 25 | 151.8 (69) |
| 700EL | 190-200 | 60,753 (6,846) | 151,883 (17,161) | 303,765 (34,321) | 347,160 (39,224) | - | 11,000 (49,000) | 21,698 (2,452) | 1 | 15 | 15 | 418 (190) |
還原比值標準
| RV-6E | RV-20E | RV-40E | RV-80E | RV-110E | RV-160E | RV-320E | RV-450E |
|---|---|---|---|---|---|---|---|
| 光軸旋轉 n:1 | |||||||
| 31 | 57 | 57 | 57 | 81 | 81 | 81 | 81 |
| 43 | 81 | 81 | 81 | 111 | 101 | 101 | 101 |
| 53.5 | 105 | 105 | 101 | 161 | 129 | 118.5 | 118.5 |
| 59 | 121 | 121 | 121 | *175.2 | 145 | 129 | 129 |
| 79 | 141 | 153 | 153 | 171 | 141 | *154.8 | |
| 103 | 161 | 171 | 171 | ||||
| 185 | *192.4 | ||||||
1、注明星號的單位不是準確的比率。 (175.2=1227/7, 154.8=2013/13, and 192.4=1347/7)
2、對于旋轉，應從光軸旋轉值減去1（輸入慣性值保持不變）
注意:因?yàn)榧夹g(shù)改進的規格變化，恕不預先告知。誤差除外。
|
|
|
|
|
|
|
|
