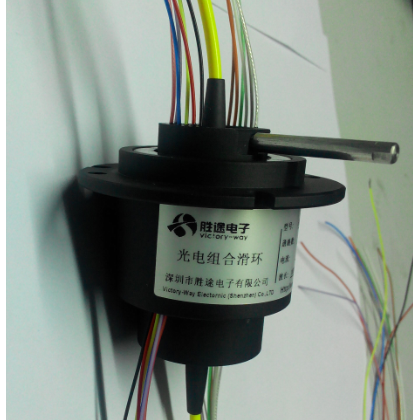

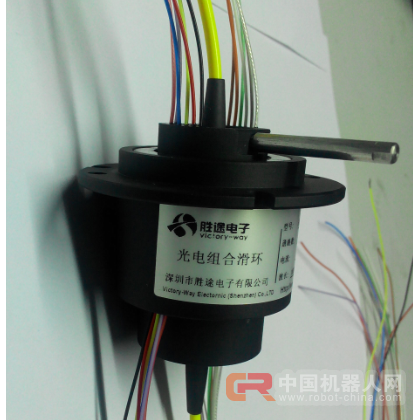

組合滑環又稱為混合滑環,流體滑環,混合旋轉接頭等。是一種電纜及管線的防纏繞裝置.這類滑環的中心有旋轉接頭，可用于傳遞液壓、氣動等。微型組合滑環是在微型通孔式滑環的基礎上升級而來,使用注塑一體成型的生產工藝，便于批量生產可以方便快捷的按客戶要求來定制電流、電壓等.是目前使用最小、最具性?xún)r(jià)比的組合導電滑環。

本組合滑環具有體積小,扭矩小,安裝便利的優點,尤其適合低速小型自動化設備

   VHSM-FA1D4是標準的組合滑環，其軸的中心位置的旋轉接頭,可以直接插入4mm氣管，其通徑為2.5mm,滑環的主體外徑僅33.6mm,長度根據通路數及電流大小確定.

?性能參數

工作電壓 380V AC/DC

電流 2A、5A、10A、20A/路

轉速 60轉/分

絕緣電阻 100M? @500VDC

耐壓 AC 600V @60Hz, 60S

電氣噪音 70毫歐 MAX @5rpm,50milliamps,6V DC

接觸材料 貴金屬

導線規格 鐵氟龍線

工作溫度 -20℃～+80℃

儲藏溫度 -30℃～+90℃

?特點

●尺寸緊湊； ●模塊化設計,通路數可定制；

●信號,功率可同時傳遞； ●微弱信號可傳遞；

●無需維護；

?典型應用

●旋轉平臺； ●包裝機械；

●電纜卷筒； ●干燥、攪拌設備；

●測試設備； ●機器人和旋轉傳感器

●展臺設備 ●醫療設備

?可選項

●更高的電壓，電流可選; ●更高轉速;

●更寬的溫度范圍; ●更高的防護級別;

●出線方向可選擇; ●安裝法蘭.

●殼體材料；

基于滑環的特殊應用性，我們有專門開發人員針對您的各種實際要求單獨設計，可以制作特殊規格的產品，諸于高轉速，高防護等級，高頻率，光纖電氣混合，高速數據傳輸，氣壓與液壓系統組合等，設計周期短，交貨迅速。因?yàn)榛h(huán)的使用范圍不同，滑環百分之八十屬于定制產品。
