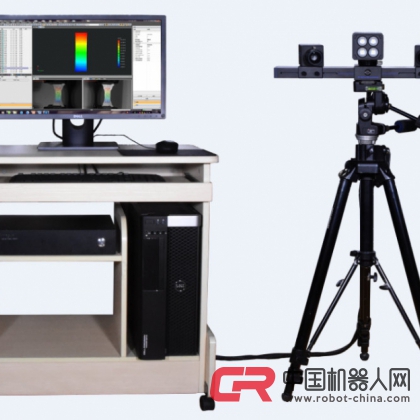

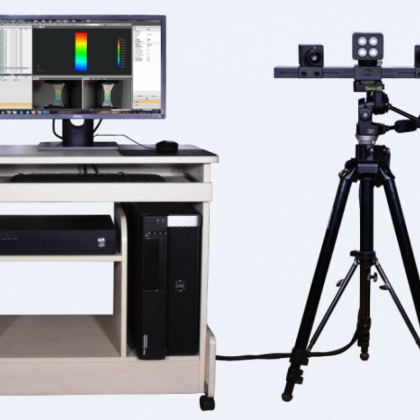

采用高分辨數字工業攝像機，并選用合適的鏡頭，視頻測量?jī)x器可以對小到1mm、大到超過100m的被測物進行測量。
此儀器采用亞像素技術。亞像素技術，是一種圖像計算方法，一般情況下，圖像的最小單位是像素，即是說，圖像是有一系列的像素點組成。但是，利用這種亞像素技術，可以將一個像素再進行細分，認為一個像素是有多個亞像素組成。比如：通過一種計算方法，可以把一個像素細分成10個亞像素，這樣的話，可以識別的最小單位由原來的一個像素，變成1/10個像素，那么測量精度也就提高了10倍。此儀器在測量小試樣的時候，可分辨1/500個像素。
視頻測量?jī)x器利用本公司專利的圖像計算方法，利用亞像素技術，可精確測量攝像機圖像上目標點的位置。不需要設定專門的目標點。比如以下特征點都可以用做測量的目標點。
l 自然的紋理（比如：建筑物的表面特征）
l 標記筆做的標記
l 噴漆產生的斑點
準確跟蹤視頻中目標點的位置，一個目標點相當于一個位移傳感器，兩個目標點相當于一個應變傳感器。
² 可實時精確測量三維參數：
• 位移 應變
• 距離 角位移
• 速度 加速度
• 泊松比
• 應力/應變曲線、模數（需要另外提供載荷信號）
² 可實時測量多個目標點，目標點的數量取決于所用計算機的性能。
² 可同步測量多個參數；比如：同時測量位移、變形、泊松比等等。
可拍攝實驗過程，后期對錄像進行再分析。
非接觸式應變位移測量?jī)x與傳統的傳感器相比，在保證測量精度高（應變精度5個微應變，位移精度0.05微米）的情況下，可以進行：
|
此儀器可以解決接觸式傳感器普遍遇到的一些問題。比如：小試樣、大變形、表面光滑等等。具體區別見下表：
|
非接觸式應變位移測量?jī)x |
傳統傳感器（如：引伸計、應變片等） |
||
|
性能 |
可能遇到的問題 |
||
|
工作方式 |
非接觸式 |
接觸式 |
打滑（特別是在疲勞試驗時） 無法固定在試樣上 試樣斷裂可能損壞傳感器 |
|
測量對象 |
所有材質的試樣； 試樣尺寸范圍廣 |
常規尺寸的材料 |
特殊材料無法測量 小試樣無法測量 大試樣需要貼大量應變片 |
|
測量量程 |
任意設定標距： 從幾個毫米，到幾米均可 |
容易超出量程 |
|
|
測量環境 |
寬泛：高溫、潮濕、高速等 |
常規條件 |
|
|
測量方向 |
平面內任意方向 多點同時測量 |
單一方向 |
測量不同方向需要更多的應變片 |
|
可測參數 |
位移、應變、泊松比等等 |
一種傳感器實現一種功能 |
|
非接觸式應變位移測量?jī)x，可以解決接觸式傳感器存在的以上問題。
非接觸式應變位移測量?jī)x可以動態實時測量應變、位移、泊松比等等。廣泛應用于：材料測試領域、結構檢測領域、組合件測量領域。
3.1.1 測量精度（材料力學測試）
在材料領域里，主要是用于測量小試樣的變形。廣泛應用于各種力學試驗機上，作為一種非接觸式的多點式引伸計進行使用。
這時采用材料測試專用鏡頭，非接觸式應變位移測量?jī)x的測量精度為：
應變：5個微應變
位移：0.05微米
3.1.2 應用領域
l 各種材料的力學測試（可與試驗機相連）。
比如：金屬、塑料、橡膠、復合材料、高分子材料、混凝土、皮革、光纖、薄膜、木材、巖土、生物材料等等
l 可調整標距
l 可實現測量信號的反饋控制
比如：與疲勞試驗機相連，實現應變信號的反饋控制。
l 特殊條件下的測量：
高溫測量：800度以上時，可能需要濾光片
高速?zèng)_擊、高頻振動：需要高速攝像機
損傷和破壞性實驗：
疲勞試驗、測泊松比、裂紋的繁衍 等等
3.2.1 測量精度（土木礦業領域力學測試）
在土木礦業領域里，主要是用于測量大型結構件的變形。廣泛應用于各種振動臺上，作為一種非接觸式的多點式位移計和應變片進行使用。
這時采用土木礦業領域?qū)Ｓ苗R頭，非接觸式應變位移測量?jī)x的測量精度為：
應變：50個微應變
位移：0.01毫米
3.2.2 應用領域
l 各種混凝土墻體模型破壞實驗。
l 各類建筑物模型振動臺實驗
l 相似材料模擬實驗
l 壓縮實驗
l 結構件的檢測
3.3.1 測量精度（機械領域力學測試）
在機械領域里，主要是用于測量大小機械結構件的變形。廣泛應用于各種實驗環境，作為一種非接觸式的多點式位移計和應變片進行使用。
這時采用機械領域?qū)Ｓ孟鄼C(jī)和鏡頭，非接觸式應變位移測量?jī)x的測量精度為：
應變：50個微應變
位移：0.01毫米
3.3.2 應用領域
l 汽車整車及各部件的各類工況實驗
l 風洞實驗
l 高速?zèng)_擊實驗
l 高溫環境實驗
|
|
|
|
|
|
|
|
