CX8091 嵌入式控制器：可與 OPC UA 客戶端和服務器配套使用小型本地控制器

緊湊型數據采集器用于實現工廠環境中的全面能源管理

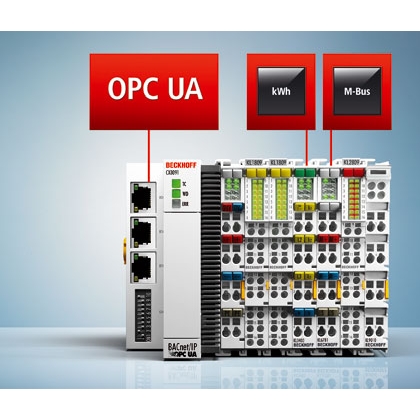

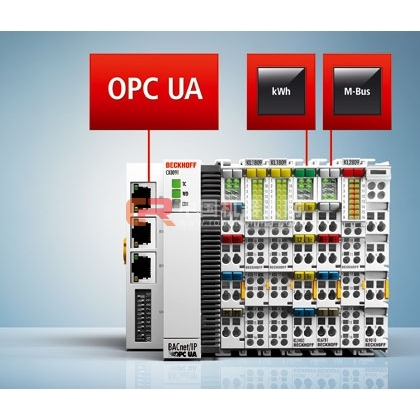

[2014年3月11日，德國] CX8091 是 CX8000 產品家族中的最新成員，它是 Beckhoff 提供的體積最小的嵌入式控制器。CX8091 支持 OPC UA 協議，采用的是一個 400 MHz ARM9 CPU，并能夠與各種 K-bus 或 E-bus 總線端子模塊連接，是一款應用范圍非常廣泛的通用型小型控制器。此外，CX8091 可以與 Beckhoff 的電力測量端子模塊完全配套，變成一個緊湊型數據采集器，它通過 OPC UA 提供所有信息，從而實現全面的能源管理。

CX8091 嵌入式控制器是一款靈活、緊湊的控制器，它帶有一個交換式以太網口，并支持用于在現代化工廠環境內垂直集成的成熟的通訊協議 OPC UA。該款嵌入式控制器能夠自動連接并識別總線端子模塊（K-bus）和 EtherCAT 端子模塊（E-bus）以及模塊化 I/O 系統。這樣，可以在本地采集多種信號 — 例如，通過大量用于采集能源數據的 I/O 端子模塊及其它類型的測量方法。

電氣變量可以通過電力測量端子模塊 KL3403 非常方便地以系統集成的方式測定；更深入的分析則要通過 EL3413 和 EL3433 電力測量端子模塊以及 EL3773 電源監控端子模塊實現。此外，可以直接監控壓縮空氣的供應情況，例如通過防護等級均為 IP 67 的 KM37xx 差壓測量端子模塊和可直接安裝在機器上的 EP3744 差壓測量端子盒來檢測耗能的泄漏。

OPC UA 用于上位通訊

OPC UA（IEC 62541）通訊協議非常適合用作生產層與公司管理層以及與能源管理系統之間的鏈路。它是一個來自 OPC 協會并得到全球認可的通訊技術，它能夠安全、可靠并獨立于供應商，將制造層的原始數據和預處理信息傳輸?shù)缴a(chǎn)規劃或 ERP系統中。

Beckhoff 已成功地通過經由 OPC 歐洲實驗室認證的 TwinCAT OPC UA 服務器實施了這一技術。它提供數據訪問和歷史數據訪問功能以及用于診斷和重啟的 PLC 功能塊。也可以實現服務器中的中間數據存儲，因此，通訊中斷不會造成數據丟失。此外，Beckhoff 首次將 OPC 客戶端功能以用于 UA 數據訪問的 PLC 功能塊的方式集成到控制器中 — 控制器因而能夠自動地將采集到的能源數據推送到 IT 領域。

該解決方案中還包括：用于設置可選安全功能的配置器和一個用于診斷目的的 UA 客戶端演示件。

CX8091 嵌入式控制器也可以與 BACnet 協議（樓宇自動化控制網絡通訊協議）配套使用?；谝蕴W(wǎng)的樓宇自動化通訊協議特別是在樓宇管理和控制器層已得到成熟應用。不局限于一個單一的控制器類型，Beckhoff TwinCAT BACnet/IP 解決方案可以在每臺 Beckhoff 工業 PC 和嵌入式控制器上運行。

技術參數

- 操作系統：Windows CE 6

- 32 位控制器，采用 400 MHz ARM9 CPU

- 閃存256 MB MicroSD（可選 1 GB、2 GB 或 4 GB）

- 內部 RAM：64 MB RAM

- 接口：1 x Ethernet 10/100 Mbit/s，1 x USB 接口（前蓋板后面）

- 1 秒鐘 UPS（用于 1 MB 持久性數據）
