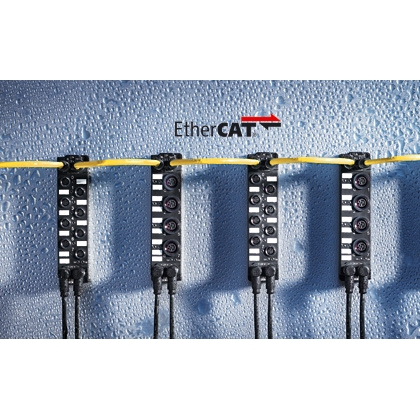

防護等級達 IP 67 的 EtherCAT 端子盒的推出，Beckhoff 的 EtherCAT 系統進一步得到了完善。 由于該端子盒集成了 EtherCAT 接口，因此，它可直接與 EtherCAT 系統連接，無需使用附加的耦合器端子盒。 因此，每個 IP 67 端子盒都能夠保持 EtherCAT 的高性能。 該端子盒的外形尺寸僅為 126 x 30 x 26.5 mm（H x W x D）－ 與擴展端子盒尺寸相同 － 外形非常小巧，因此，特別適合用于空間狹小的應用場合。 EtherCAT 端子盒的重量很輕，因而適合將它們運用在帶移動 I/O 接口的應用場合（比如放在機器人的工作臂上）。 與 EtherCAT 之間的連接通過屏蔽式 M8 連接器建立。
EtherCAT 端子盒結構堅固，能夠直接安裝在設備上使用。 因此不再需要控制柜和專用的端子盒。 端子盒是完全密封的，因此非常適合用于潮濕、臟亂或多塵的工業環境。 預裝配的電纜顯著簡化了 EtherCAT 和信號電纜的布線工作， 從而避免接線錯誤，優化了系統調試工作。 除了預裝配的 EtherCAT 電纜、電源線及傳感器電纜之外，還可提供可在現場配置的連接器和電纜，具有極大的靈活性。 如有需要，可以使用 M8 或 M12 螺旋式連接器連接傳感器和執行機構。
EtherCAT 端子盒能夠滿足 IP 67 I/O 信號的所有傳統需求： 具有不同濾波（3.0 ms 或 10 μs）的數字量輸入，輸出電流為 0.5 和 2 A 的數字量輸出，分辨率達 16 位的模擬量輸入/輸出，熱電偶和 RTD 輸入以及步進電機模塊。 此外，還可提供 XFC（極速控制技術）模塊，包括帶時間戳的輸入端子模塊。
帶M8 連接器的 EtherCAT端子盒
帶M12 連接器的 EtherCAT端子盒
| 擴展系統 | |||
| EtherCAT | M8 | M12 | |
| EtherCAT 接口 |
2 通道 EtherCAT 接口 |
EP1122-0001 | |
| 數字量 I/O | |||
| 輸入 | M8 | M12 | |
| 24 V DC | 8 通道 濾波 3.0 ms |
EP1008-0001 | EP1008-0002 |
| 8 通道 濾波 10 µs |
EP1018-0001 | EP1018-0002 | |
| 8 通道 2 通道時間戳 |
EP1258-0001 | EP1258-0002 | |
| 16 通道 濾波 10 µs, D-sub 接口, 25 針 |
EP1816-0008 | ||
| 輸出 | M8 | M12 | |
| 24 V DC | 8 通道 Imax = 0.5 A |
EP2008-0001 | EP2008-0002 |
| 8 通道 Imax = 2 A, ∑ 4 A |
EP2028-0001 | EP2028-0002 | |
| 16 通道 Imax = 0.5 A, ∑ 4 A, D-sub 接口, 25 針 |
EP2816-0008 | ||
| 16 通道 Imax = 0.5 A, ∑ 4 A, 2 x D-sub 接口, 9 針 |
EP2816-0010 | ||
| 混合型 | M8 | M12 | |
| 24 V DC | 8 通道 4 點輸入 + 4 點輸出 濾波 3.0 ms, Imax = 0.5 A |
EP2308-0001 | EP2308-0002 |
| 8 通道 4 點輸入 + 4 點輸出 濾波 10 µs, Imax = 0.5 A |
EP2318-0001 | EP2318-0002 | |
| 8 通道 8 點輸入/輸出，可任意配置 濾波 10 µs, Imax = 0.5 A |
EP2338-0001 |
EP2338-0002 |
|
| 16 通道 8 點輸入 + 8 點輸出 濾波 10 µs, Imax = 0.5 A D-sub 接口, 25 針 |
EP2316-0008 | ||
| 模擬量 I/O | |||
| 輸入 | M12 | ||
| ±10 V, 0/4…20 mA |
4 通道 可設置參數, 差分輸入, 16 位 |
EP3174-0002 | |
| 熱電阻 | 4 通道 熱電阻 (RTD), PT100, PT200, PT500, PT1000, Ni100, Ni120, Ni1000, 16 位 |
EP3204-0002 | |
| 熱電偶 | 4 通道 熱電偶, J, K, L, B, E, N, R, S, T, U, 16 位 |
EP3314-0002 | |
| 輸出 | M8 | M12 | |
| ±10 V, 0/4…20 mA |
4 通道 可設置參數, 16 位 |
EP4174-0002 | |
| 特殊功能 | |||
| 運動控制 | 步進電機模塊 50 V DC, 帶增量編碼器, 2 點數字量輸入，1 點數字量輸出 |
EP7041-0002 |
|
|
|
|
|
|
|
|
|
