西門子S7-1200 PLC 使用Profinet通訊時，一個做Profinet IO控制器，一個做Profinet IO設備。一個Profinet IO控制器可以至多支持16個Profinet IO設備，Profinet通訊不使用通訊指令，只需要配置好數據傳輸?shù)刂?，就能夠?qū)崿F(xiàn)數據的交互。在實際系統中，同一個車間里分布多臺PLC，通常距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。
本方案以西門子S7-1200為例，介紹兩臺S7-1200 PLC的無線 Profinet通信實現過程。在本方案中采用了兼容Profinet協議的達泰西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶，無需更改網絡參數和原有程序，也不必了解Profinet協議細節，通過西安達泰電子歐美系PLC專用無線通訊終端-- DTD418MB，即可直接替換PLC之間有線以太網通訊，且穩定方便的實現無線Profinet網絡。

無線網絡圖 ▼

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

二、測試設備與參數

● 西門子PLC型號：S7-1200 × 2臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 2塊
● 主從關系：1主1從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：Profinet協議
● 傳輸距離：100米，1KM

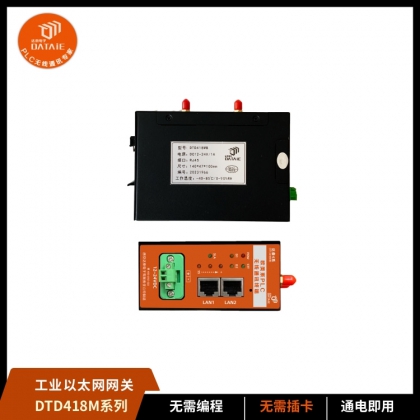

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入S7-1200的RJ45接口。

五、PLC Profinet 通訊組態



1.打開博途軟件→創建新項目→添加兩個1200PLC（一個做IO控制設備，一個做IO設備）

2.添加完成以后對每個PLC以太網進行參數設置

對于智能設備的以太網接口參數的設置，除了需要設置以太網地址外,還需要設置操作模式、傳輸區的設置、更新時間

3.主程序簡單I/O對應

4.網絡組態配置

5.將程序分別下載到2臺PLC里面



無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

六、測試方法

2臺PLC分別通過以太網線連接達泰西門子PLC無線通訊終端DTD418MB，將天線接好以后，給DTD418MB和PLC供電。當給1號PLC的I點輸入信號時，對應的2號PLC的Q點就有輸出信號。同樣的操作我們可以給2號PLC的I點輸入信號，此時對應的1號PLC的Q點就有輸出信號。2臺PLC之間是通過達泰DTD418MB無線傳輸完成數據交互。
